Erstellung von CAD-Zeichnungen im Kontext von Entwurf und Planung in einem Steinmetzbetrieb

Na, Bock auf eine Reise in die faszinierende Welt der CAD-Zeichnungen für Steinmetze? Ich bin total begeistert von diesem Thema und freue mich darauf, dir alles Wichtige zu erklären. Stell dir vor, du bist ein Steinmetzmeister oder -geselle, der mit Leidenschaft Naturstein bearbeitet. Aber wie verwandelt man die kreativen Ideen und Visionen in greifbare Realität? Richtig, mit professionellen CAD-Zeichnungen! In diesem Artikel tauchen wir tief in die Welt der CAD-Zeichnungen ein, speziell zugeschnitten auf die Anforderungen eines Steinmetzbetriebs. Schnall dich an, es wird spannend!

1. Die Magie der CAD-Zeichnung: Dein digitales Werkzeug für Steinmetzarbeiten

CAD, oder Computer-Aided Design, ist im Grunde genommen das digitale Äquivalent zu Bleistift und Papier, aber viel, viel leistungsfähiger. Mit CAD-Software erstellst du präzise, detaillierte Zeichnungen, die als Grundlage für die Fertigung deiner Steinmetzarbeiten dienen. Es ist, als hättest du einen Superhelden-Bleistift, der dir hilft, deine Ideen in perfekter Form darzustellen. Egal, ob du einen Grabstein, eine Küchenarbeitsplatte oder ein kunstvolles Skulpturen entwerfen möchtest, CAD ist dein treuer Begleiter.

2. Warum CAD in der Steinmetzbranche so wichtig ist

Früher war alles Handarbeit, und Fehler waren teuer. Heutzutage ermöglicht CAD eine unglaubliche Präzision und Effizienz. Die Digitalisierung des Entwurfsprozesses bietet dir zahlreiche Vorteile:

• Präzision: Du kannst millimetergenaue Zeichnungen erstellen, was bei der Bearbeitung von Naturstein unerlässlich ist.
• Effizienz: CAD spart Zeit und reduziert Fehler, da du Änderungen schnell und einfach vornehmen kannst.
• Flexibilität: Du kannst verschiedene Designvarianten erstellen und dem Kunden präsentieren, bevor die eigentliche Arbeit beginnt.
• Kommunikation: CAD erleichtert die Kommunikation mit Kunden, Architekten und anderen Gewerken.
• Kosteneffizienz: Weniger Fehler bedeuten weniger Materialverschwendung und somit geringere Kosten.

Das ist doch mal was, oder?

3. Auswahl der passenden CAD-Software für deinen Steinmetzbetrieb

Die Auswahl der richtigen CAD-Software ist wie die Wahl des perfekten Meißels: Sie muss zu dir und deinen Anforderungen passen. Es gibt eine Vielzahl von Optionen auf dem Markt, jede mit ihren eigenen Vor- und Nachteilen.

• Branchenstandards: AutoCAD ist ein Klassiker und bietet eine breite Palette an Funktionen. Revit ist besonders für BIM (Building Information Modeling) geeignet, was in der Bauindustrie immer wichtiger wird.
• Spezialisierte Software: Es gibt auch CAD-Software, die speziell auf die Bedürfnisse von Steinmetzen zugeschnitten ist, wie z.B. spezielle Werkzeugleisten und Bibliotheken für Natursteine.
• Open-Source-Optionen: FreeCAD ist eine kostenlose und quelloffene CAD-Software, die für viele Aufgaben geeignet ist.

Überlege dir, welche Funktionen du benötigst, wie dein Budget aussieht und wie gut du dich in die Software einarbeiten kannst. Probiere am besten verschiedene Programme aus, bevor du dich entscheidest.

4. Grundlegende Schritte zur Erstellung einer CAD-Zeichnung

Die Erstellung einer CAD-Zeichnung ist ein kreativer Prozess, der aus mehreren Schritten besteht. Keine Sorge, es ist einfacher, als es klingt!

• Konzept: Bevor du anfängst, musst du eine klare Vorstellung davon haben, was du entwerfen möchtest. Mach dir Skizzen, sammle Inspirationen und überlege dir die Abmessungen und Materialien.
• Erstellung der 2D-Zeichnung: Beginne mit einer 2D-Zeichnung, um die Grundrisse, Ansichten und Schnitte deines Entwurfs darzustellen. Achte auf Maßgenauigkeit und Detailtreue.
• Erstellung des 3D-Modells: Wenn die 2D-Zeichnung steht, kannst du ein 3D-Modell erstellen, um deinen Entwurf plastisch darzustellen. Dies ermöglicht dir und deinen Kunden eine bessere Vorstellung von dem fertigen Produkt.
• Detaillierung und Beschriftung: Füge alle wichtigen Details hinzu, wie z.B. Maße, Materialien, Oberflächenbeschaffenheit und Bearbeitungshinweise. Beschrifte deine Zeichnung übersichtlich, damit alle Beteiligten sie verstehen können.
• Ausgabe und Präsentation: Exportiere deine Zeichnung in einem geeigneten Format (z.B. DWG, DXF oder PDF) und präsentiere sie deinen Kunden oder Partnern.

5. Detaillierung und Maßgenauigkeit: Der Schlüssel zum Erfolg in der Steinmetzarbeit

Präzision ist in der Steinmetzbranche alles. Deine CAD-Zeichnungen müssen so detailliert und maßgenau sein, dass die anschließende Fertigung ohne Probleme ablaufen kann.

• Maßstäbe: Verwende stets den richtigen Maßstab, um sicherzustellen, dass die Abmessungen korrekt dargestellt werden.
• Toleranzen: Gib die zulässigen Toleranzen für die einzelnen Maße an, um Abweichungen zu vermeiden.
• Materialien: Wähle die richtigen Materialien aus und gib ihre Eigenschaften an.
• Oberflächenbeschaffenheit: Beschreibe die gewünschte Oberflächenbeschaffenheit, z.B. poliert, geschliffen oder geflammt.
• Bearbeitungshinweise: Gib alle wichtigen Bearbeitungshinweise an, wie z.B. Fräsen, Bohren oder Sägen.

Je detaillierter deine Zeichnung, desto geringer ist die Wahrscheinlichkeit von Fehlern und Missverständnissen.

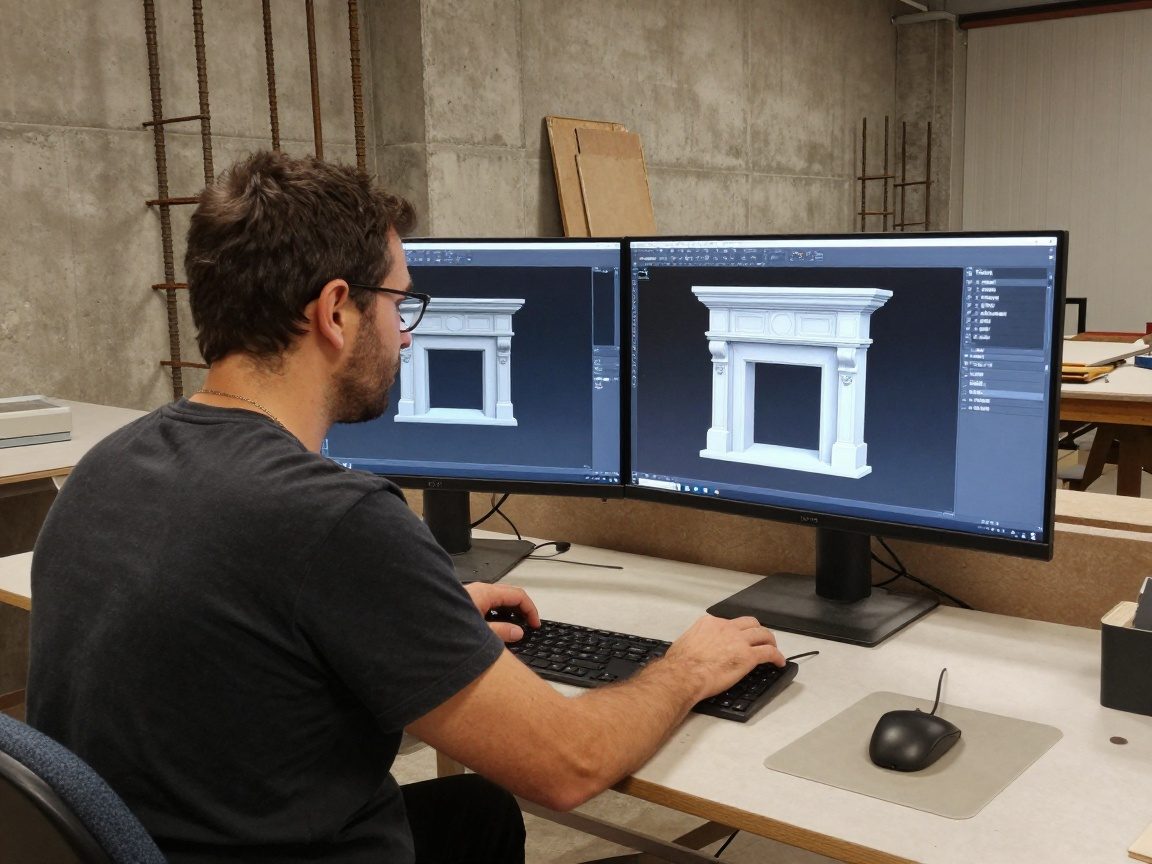

6. 3D-Modellierung: Wenn deine Ideen zum Leben erwachen

Die 3D-Modellierung ist das Herzstück moderner CAD-Software. Sie ermöglicht es dir, deine Ideen in dreidimensionalen Modellen darzustellen, die realistisch aussehen und alle Details erfassen.

• Vorteile der 3D-Modellierung:
• Bessere Visualisierung für Kunden und Partner
• Erkennung von Kollisionen und Fehlern
• Möglichkeit zur Erstellung von fotorealistischen Renderings

• Einfache Generierung von Produktionsdaten

• Techniken der 3D-Modellierung:

• Drahtmodelle: Einfache Darstellung von Linien und Kurven
• Flächenmodelle: Darstellung von Flächen und Volumen
• Volumenmodelle: Darstellung von festen Körpern mit allen Details

Nutze die Möglichkeiten der 3D-Modellierung, um deine Entwürfe lebendig werden zu lassen.

7. Anwendung von CAD-Zeichnungen im Entwurfsprozess

CAD-Zeichnungen sind im gesamten Entwurfsprozess unentbehrlich:

• Konzeptentwicklung: Erstellung von Skizzen und ersten Entwürfen
• Detaillierte Ausarbeitung: Ausarbeitung von Einzelheiten und Spezifikationen
• Visualisierung und Präsentation: Erstellung von 3D-Modellen und Renderings
• Zusammenarbeit: Austausch von Zeichnungen mit Kunden, Architekten und anderen Gewerken

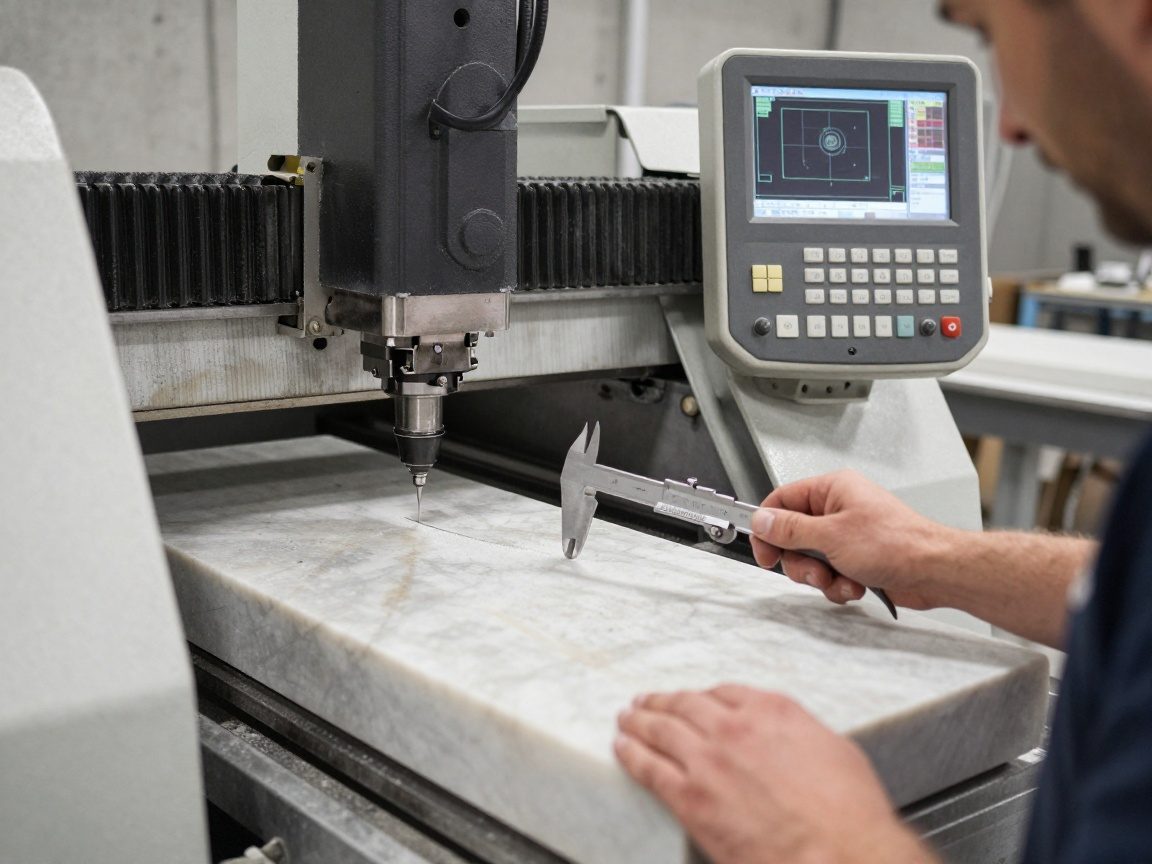

• Produktionsvorbereitung: Generierung von Produktionsdaten für CNC-Maschinen

CAD hilft dir, den gesamten Entwurfsprozess zu optimieren und zu beschleunigen.

8. Zusammenarbeit und Kommunikation: Wie CAD die Teamarbeit im Steinmetzbetrieb verbessert

CAD ist nicht nur ein Werkzeug für Einzelkämpfer, sondern auch ein hervorragendes Instrument zur Verbesserung der Zusammenarbeit und Kommunikation.

• Zentrales Datenmanagement: Speichere deine Zeichnungen an einem zentralen Ort, damit alle Beteiligten Zugriff darauf haben.
• Versionierung: Verwalte verschiedene Versionen deiner Zeichnungen, um den Überblick zu behalten.
• Kommentare und Notizen: Füge Kommentare und Notizen zu deinen Zeichnungen hinzu, um die Kommunikation zu erleichtern.
• Datenaustausch: Nutze offene Dateiformate wie DWG oder DXF, um den Datenaustausch mit anderen Gewerken zu erleichtern.

Effektive Kommunikation ist der Schlüssel zu einem erfolgreichen Projekt.

9. Tipps und Tricks für effizientes Arbeiten mit CAD

Effizientes Arbeiten mit CAD spart Zeit, Nerven und Geld. Hier sind ein paar Tipps, die dir helfen:

• Kurzbefehle: Lerne die wichtigsten Kurzbefehle auswendig, um schneller arbeiten zu können.
• Vorlagen: Erstelle Vorlagen für häufig verwendete Zeichnungen, um Zeit zu sparen.
• Blöcke und Bibliotheken: Nutze Blöcke und Bibliotheken, um wiederkehrende Elemente schnell einzufügen.
• Automatisierung: Nutze Skripte und Makros, um wiederholende Aufgaben zu automatisieren.
• Regelmäßige Schulungen: Bleibe auf dem neuesten Stand der Technik und besuche regelmäßig Schulungen, um dein Wissen zu erweitern.

Mit ein bisschen Übung wirst du zum CAD-Profi!

10. Zukunftsaussichten: Wie CAD die Steinmetzbranche verändert

Die Steinmetzbranche befindet sich im Wandel, und CAD spielt dabei eine entscheidende Rolle.

• BIM (Building Information Modeling): BIM wird in der Bauindustrie immer wichtiger, und CAD ist ein wichtiger Bestandteil davon.
• 3D-Druck: CAD-Zeichnungen können als Grundlage für den 3D-Druck von Natursteinprodukten dienen.
• Virtuelle Realität (VR) und Augmented Reality (AR): VR und AR ermöglichen es, CAD-Modelle in einer virtuellen oder erweiterten Realität zu betrachten.
• Künstliche Intelligenz (KI): KI kann bei der automatischen Erstellung von CAD-Zeichnungen und der Optimierung von Produktionsprozessen helfen.

Die Zukunft der Steinmetzbranche ist digital, und CAD ist der Schlüssel dazu.

11. Der Weg zum Steinmetzmeister mit CAD-Kenntnissen

Wenn du Steinmetzmeister werden möchtest, sind CAD-Kenntnisse heutzutage fast schon Pflicht. Die Meisterprüfung beinhaltet in der Regel einen praktischen Teil, in dem du eine CAD-Zeichnung erstellen musst. Daher ist es wichtig, dass du dich frühzeitig mit CAD vertraut machst.

• Ausbildung: In der Ausbildung zum Steinmetz und Steinbildhauer werden dir in der Regel Grundkenntnisse in CAD vermittelt.
• Weiterbildung: Nutze die Weiterbildungsangebote der Handwerkskammern oder privater Anbieter, um deine CAD-Kenntnisse zu vertiefen.
• Praktische Erfahrung: Sammle praktische Erfahrung, indem du CAD-Zeichnungen für deine eigenen Projekte erstellst.
• Meisterprüfung: Bereite dich gezielt auf die Meisterprüfung vor und übe das Erstellen von CAD-Zeichnungen.

Mit CAD-Kenntnissen erhöhst du deine Chancen auf eine erfolgreiche Meisterprüfung und eine erfolgreiche Karriere als Steinmetzmeister.

Fazit

Na, hast du jetzt Lust bekommen, mit CAD-Zeichnungen in der Steinmetzbranche loszulegen? Ich hoffe, dieser Artikel hat dir einen umfassenden Einblick in die Welt der CAD-Zeichnungen gegeben und dich inspiriert. CAD ist ein mächtiges Werkzeug, das dir hilft, deine kreativen Ideen in die Realität umzusetzen, Zeit und Geld zu sparen und die Qualität deiner Arbeit zu verbessern. Nutze die Möglichkeiten, die CAD bietet, und entwickle dich zu einem erfolgreichen und modernen Steinmetz! Also, worauf wartest du noch? Starte jetzt dein CAD-Abenteuer!

Häufig gestellte Fragen (FAQs)

1. Welche CAD-Software ist die beste für Steinmetze?

Die beste CAD-Software hängt von deinen individuellen Bedürfnissen und Anforderungen ab. AutoCAD ist ein Klassiker, der viele Funktionen bietet. Spezialisierte Software wie StonexCAD ist speziell auf die Bedürfnisse von Steinmetzen zugeschnitten.

2. Brauche ich Vorkenntnisse, um mit CAD zu arbeiten?

Nein, du brauchst keine Vorkenntnisse. Viele CAD-Programme sind intuitiv bedienbar, und es gibt viele Schulungen und Tutorials, die dir helfen, die Grundlagen zu erlernen.

3. Wie lange dauert es, bis ich CAD-Zeichnungen erstellen kann?

Das hängt von deinem Lernfortschritt und deinem Engagement ab. Mit ein paar Wochen Übung solltest du in der Lage sein, einfache CAD-Zeichnungen zu erstellen.

4. Kann ich CAD-Zeichnungen auch für Grabsteine verwenden?

Ja, CAD-Zeichnungen sind ideal für die Erstellung von Grabsteinen. Du kannst detaillierte Zeichnungen erstellen, die alle wichtigen Informationen enthalten, wie z.B. Schriftarten, Verzierungen und Maße.

5. Wo finde ich Schulungen für CAD-Software?

Schulungen für CAD-Software werden von den Handwerkskammern, privaten Anbietern und manchmal auch von den Softwareherstellern selbst angeboten.
