Fehlerbehebung und Diagnose in der Elektroreparatur: Ein Blick auf Diagnosegeräte
Auf einen Blick
- Ein Multimeter misst Spannung in Volt (V), Strom in Ampere (A) und Widerstand in Ohm (Ω); es ist das Basiswerkzeug für jede Fehlersuche in der Elektrotechnik.
- Das Oszilloskop visualisiert Spannungen als Wellenformen, ermöglicht die Messung von Frequenzen pro Sekunde und erkennt zeitabhängige Störungen wie Rauschen oder falsche Taktraten.
- Isolationsprüfer bestimmen den Isolationswiderstand von Leitungen; ein Wert unter 1 MΩ weist auf gefährliche Leckströme hin, während Stromzangen berührungslose Messungen in Kabeln ermöglichen, ohne die Schaltung zu unterbrechen.
- Regelmäßige Kalibrierung ist Pflicht: Diagnosegeräte sollten mindestens einmal jährlich fachmännisch geprüft werden, um Messgenauigkeit und Zuverlässigkeit sicherzustellen.
- Sicherheitsmaßnahmen umfassen das Tragen von Schutzbrille, Handschuhen und isoliertem Schuhwerk sowie die Abschaltung des Geräts vor jeder Messung; falsche Einstellung des Messbereichs kann zu Fehlmessungen oder Beschädigungen führen.
1. Einleitung: Die Magie der Fehlersuche
Na, seid ihr auch schon mal von einem plötzlichen Stromausfall überrascht worden, oder hat euer Lieblingsgerät den Geist aufgegeben? Keine Sorge, in der Welt der Elektroreparaturen gibt es wahre Zauberer, die sich mit der Fehlersuche auskennen. Diese „Magie“ beruht auf einer Kombination aus Wissen, Erfahrung und, was oft vergessen wird, den richtigen Werkzeugen. Und genau hier kommen Diagnosegeräte ins Spiel, die uns helfen, die Ursache des Übels zu finden und die Geräte wieder zum Laufen zu bringen. Wir sprechen von Multimetern, Oszilloskopen und anderen Helfern, die uns die Arbeit erleichtern.
2. Das Multimeter: Der Alleskönner unter den Diagnosegeräten
Stellt euch vor, ihr habt einen Superhelden in eurer Werkzeugkiste. Das Multimeter ist genau das. Es ist das Schweizer Taschenmesser unter den Diagnosegeräten. Es kann im Grunde fast alles messen, was mit Elektrizität zu tun hat: Spannung, Strom, Widerstand und manchmal sogar Frequenz und Kapazität. Das Multimeter ist das Basiswerkzeug für fast jede Art von Fehlerbehebung in der Elektrotechnik. Es ist der erste Verbündete, wenn es darum geht, die grundlegenden Probleme zu identifizieren und sicherzustellen, dass keine gefährlichen Spannungen vorhanden sind.
2.1. Spannung messen: Der Puls der Elektrizität
Stellt euch die Spannung wie den Druck in einer Wasserleitung vor. Ohne Druck kein Wasserfluss, ohne Spannung kein Stromfluss. Das Multimeter misst die Spannung, also die elektrische Potentialdifferenz, in Volt (V). Mit diesem Gerät könnt ihr sicherstellen, dass die richtige Spannung anliegt und keine Unterbrechungen bestehen. Ein fehlerhaftes Kabel, ein defektes Bauteil oder eine falsche Verkabelung sind oft die Ursachen, die ihr mit der Spannungsmessung schnell identifizieren könnt.
2.2. Strom messen: Der Fluss der Elektronen
Strom ist wie das fließende Wasser. Das Multimeter misst die Stromstärke, also die Menge der Elektronen, die pro Sekunde durch einen Leiter fließen, in Ampere (A). Wenn der Stromfluss zu hoch ist, kann dies zu Überlastungen und Schäden führen. Ist er zu niedrig, funktioniert das Gerät möglicherweise nicht richtig. Mithilfe der Strommessung könnt ihr Probleme wie Kurzschlüsse, defekte Geräte oder Überlastungen erkennen.
2.3. Widerstand messen: Der Bremser im Stromkreis
Stellt euch den Widerstand wie eine Engstelle in einer Wasserleitung vor, die den Wasserdurchfluss reduziert. Das Multimeter misst den Widerstand, also den Widerstand, den ein Bauteil dem elektrischen Stromfluss entgegensetzt, in Ohm (Ω). Ein hoher Widerstand kann auf schlechte Verbindungen, defekte Bauteile oder veraltete Materialien hindeuten. Mit dem Widerstandsmessen könnt ihr Probleme wie Korrosion, defekte Kontakte oder beschädigte Bauteile identifizieren.
3. Das Oszilloskop: Der Blick in die Wellenform
Das Oszilloskop ist wie ein Zeitlupen-Kamera für Elektrizität. Es zeigt die Spannung als Funktion der Zeit in Form einer Wellenform an. Es ermöglicht uns, das Verhalten von elektrischen Signalen in Echtzeit zu beobachten und zu analysieren. Damit können wir beispielsweise Störungen und Fehler bei der Signalübertragung identifizieren.
3.1. Signalanalyse: Das Geheimnis der Wellen
Stellt euch vor, ihr wollt die Melodie eines Liedes verstehen. Das Oszilloskop hilft euch, die „Noten“ der Elektrizität zu lesen. Es zeigt die Form von Spannungen und Strömen an, wie sie sich im Laufe der Zeit verändern. Mit diesem Wissen könnt ihr beispielsweise Störungen, Rauschen oder andere Anomalien in einem Stromkreis erkennen.

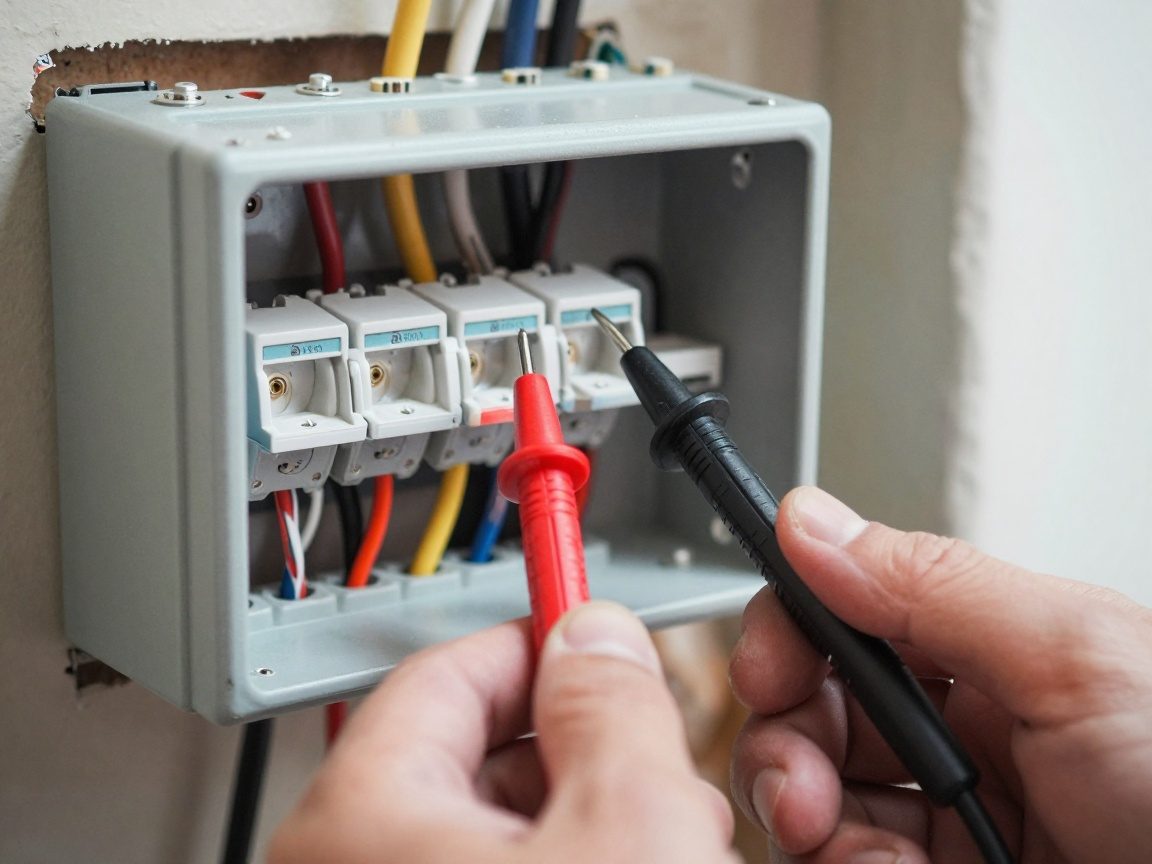

Präzise Messung im Einsatz
3.2. Frequenzmessung: Das Tempo der Elektrizität
Jedes elektrische Signal hat eine Frequenz, die angibt, wie oft es sich pro Sekunde wiederholt. Das Oszilloskop kann die Frequenz messen und euch helfen, Probleme im Zusammenhang mit der Signalübertragung zu identifizieren. So könnt ihr beispielsweise Fehlfunktionen in der Signalübertragung oder falsche Taktraten in elektronischen Geräten erkennen.
4. Weitere wichtige Diagnosegeräte
Neben Multimetern und Oszilloskopen gibt es noch weitere nützliche Diagnosegeräte, die euch bei der Fehlersuche helfen können.
4.1. Isolationsprüfer: Der Schutz vor Leckströmen
Der Isolationsprüfer ist wie ein Detektiv, der nach versteckten Leckagen sucht. Er misst den Isolationswiderstand von elektrischen Leitungen und Geräten und hilft euch, Gefahren durch Kriechströme zu vermeiden. Solche Kriechströme können Brände oder lebensbedrohliche Unfälle verursachen.
4.2. Stromzangen: Die berührungslose Strommessung
Stromzangen sind wie Detektive, die ohne direkten Kontakt zum Stromkreis messen können. Sie umfassen einen Leiter mit einer Zange und messen den Stromfluss, ohne die Schaltung zu unterbrechen. Sie sind sehr nützlich, um den Stromfluss in Kabeln und Leitungen zu messen, die schwer zugänglich sind.
5. Die Schritte der Fehlersuche: Ein systematischer Ansatz
Fehlersuche ist mehr als nur das Verwenden von Werkzeugen. Es ist ein systematischer Prozess, der euch hilft, Probleme effizient und zuverlässig zu lösen.
5.1. Fehlerbeschreibung und Informationsbeschaffung: Das Fundament der Diagnose
Bevor ihr mit der Fehlersuche beginnt, müsst ihr das Problem genau verstehen. Was funktioniert nicht? Wann ist der Fehler aufgetreten? Habt ihr die Symptome genau erfasst, und habt ihr alle Informationen, die ihr benötigt, um mit der Diagnose zu beginnen? Das Sammeln von Informationen ist der erste und entscheidende Schritt.
5.2. Sichtprüfung: Der erste Blick in die Komponenten
Manchmal ist die Lösung ganz einfach zu sehen. Bevor ihr eure Diagnosegeräte anschließt, solltet ihr eine Sichtprüfung durchführen. Überprüft die Geräte auf sichtbare Schäden, lose Verbindungen oder andere offensichtliche Fehler. Eine Sichtprüfung kann euch viel Zeit und Mühe sparen.

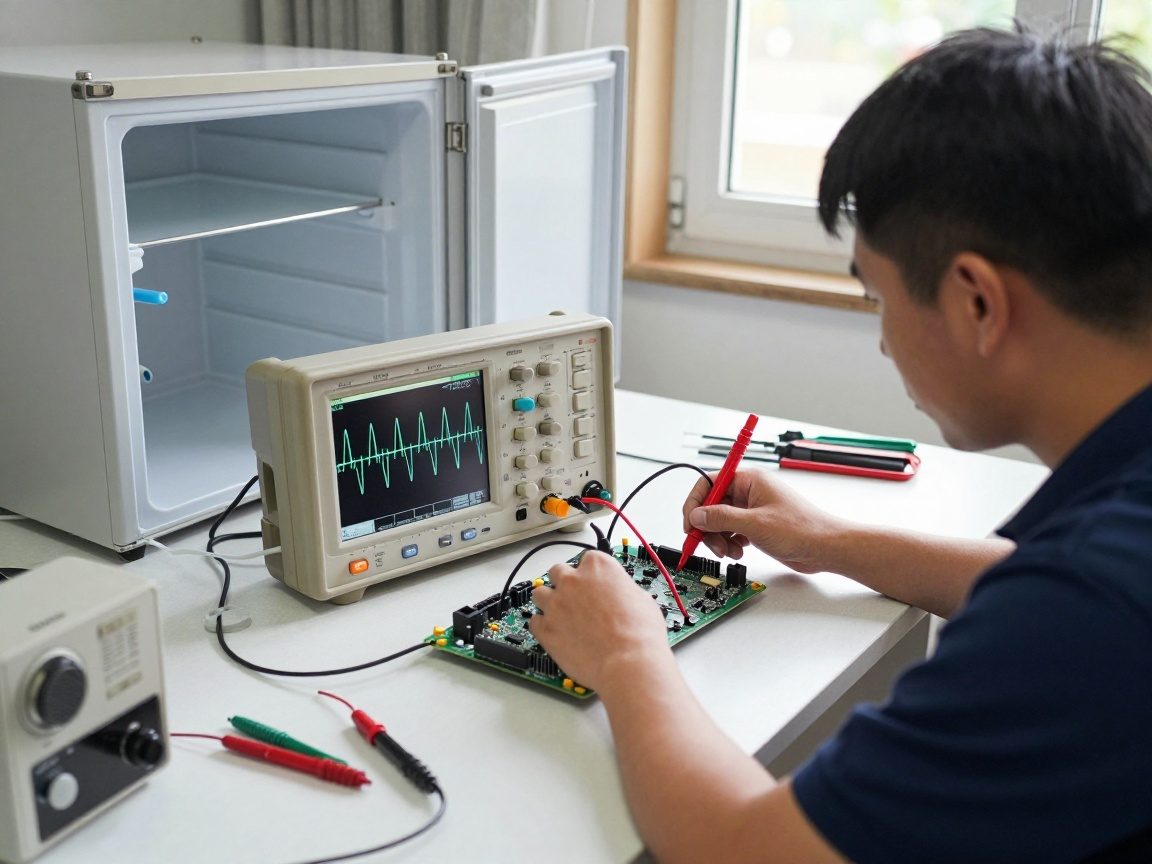

Oszilloskop im Einsatz
5.3. Messungen durchführen: Die Datenanalyse
Nachdem ihr das Problem verstanden und eine Sichtprüfung durchgeführt habt, ist es an der Zeit, Messungen durchzuführen. Beginnt mit einfachen Messungen wie der Spannungsmessung, um grundlegende Probleme zu identifizieren. Nutzt dann Multimeter und Oszilloskope, um detailliertere Analysen durchzuführen und das Problem einzugrenzen.
5.4. Fehleranalyse und Ursachenfindung: Die logische Denkweise
Sobald ihr die Messungen durchgeführt habt, müsst ihr die Daten analysieren, um die Ursache des Problems zu finden. Geht schrittweise vor und vergleicht die gemessenen Werte mit den erwarteten Werten. Nutzt euer Wissen über die Schaltung und die Funktionsweise der Geräte, um die Fehlerursache zu identifizieren.
5.5. Reparatur und Test: Der Weg zur Lösung
Sobald ihr die Fehlerursache gefunden habt, könnt ihr mit der Reparatur beginnen. Ersetzt defekte Bauteile, befestigt lose Verbindungen oder behebt andere Probleme. Nach der Reparatur solltet ihr das Gerät gründlich testen, um sicherzustellen, dass es wieder einwandfrei funktioniert.
6. Praktische Anwendungen in der Elektroreparatur
Die Diagnosegeräte sind vielseitig einsetzbar. Hier sind einige Beispiele für die Anwendung in der Elektroreparatur.
6.1. Fehlersuche in Haushaltsgeräten
Ob Kühlschrank, Waschmaschine oder Fernseher: Die Diagnosegeräte helfen euch, die Probleme in den Haushaltsgeräten zu finden. Ihr könnt beispielsweise mit einem Multimeter die Spannung an einem Motor messen oder mit einem Oszilloskop das Signal eines Mikrocontrollers untersuchen.
6.2. Elektronik-Reparatur von Unterhaltungselektronik
Von Smartphones bis hin zu Spielekonsolen: Die Diagnosegeräte sind unverzichtbar bei der Reparatur von Unterhaltungselektronik. Mit einem Oszilloskop könnt ihr beispielsweise die Signale in einem Audioverstärker untersuchen, während ihr mit einem Multimeter die Spannungen auf einer Platine überprüfen könnt.
6.3. Diagnose und Reparatur von Elektroinstallationen
In Elektroinstallationen können Diagnosegeräte helfen, Probleme wie Kurzschlüsse, Überlastungen oder defekte Leitungen zu erkennen. Mit einem Isolationsprüfer könnt ihr beispielsweise sicherstellen, dass die Isolierung der Kabel einwandfrei ist.

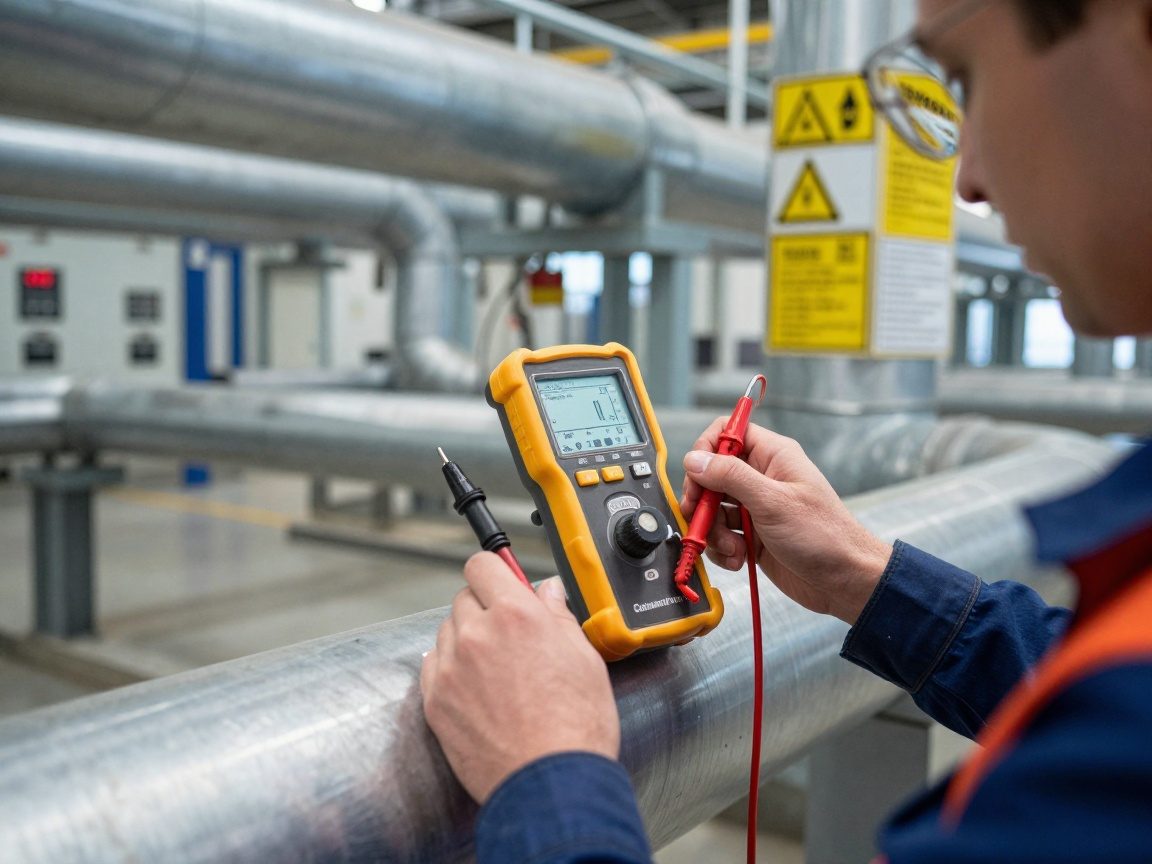

Isolationsprüfung im Betrieb
7. Sicherheitsaspekte beim Umgang mit Diagnosegeräten
Sicherheit geht vor! Beachtet unbedingt die folgenden Sicherheitsaspekte, um Unfälle zu vermeiden.
7.1. Persönliche Schutzkleidung: Der Schutz vor Gefahren
Tragt immer persönliche Schutzkleidung wie Schutzbrille, Handschuhe und gegebenenfalls Arbeitskleidung, um euch vor Verletzungen durch Stromschlag oder andere Gefahren zu schützen. Achtet zudem auf geeignetes Schuhwerk und vermeiden das Tragen von locker sitzender Kleidung.
7.2. Fachgerechte Bedienung: Die richtige Anwendung
Bedient die Diagnosegeräte immer gemäß den Anweisungen des Herstellers. Achtet auf die richtige Einstellung des Messbereichs und verwendet die passenden Messleitungen.
7.3. Vorsicht bei der Arbeit an spannungsführenden Teilen: Der Umgang mit Spannung
Arbeitet niemals an spannungsführenden Teilen, es sei denn, ihr seid qualifiziert und habt die erforderlichen Sicherheitsvorkehrungen getroffen. Trennt das Gerät immer vom Stromnetz, bevor ihr mit der Fehlersuche oder Reparatur beginnt.
8. Wartung und Kalibrierung der Diagnosegeräte
Damit eure Diagnosegeräte immer zuverlässig arbeiten, ist die regelmäßige Wartung und Kalibrierung unerlässlich.
8.1. Reinigung und Pflege: Die Werterhaltung
Reinigt eure Diagnosegeräte regelmäßig, um Staub und Schmutz zu entfernen. Lagert die Geräte an einem trockenen und sicheren Ort.
8.2. Kalibrierung und Prüfung: Die Genauigkeit der Messungen
Lasst eure Diagnosegeräte regelmäßig von einem Fachmann kalibrieren und prüfen. So stellt ihr sicher, dass die Messungen genau sind und ihr euch auf die Ergebnisse verlassen könnt.

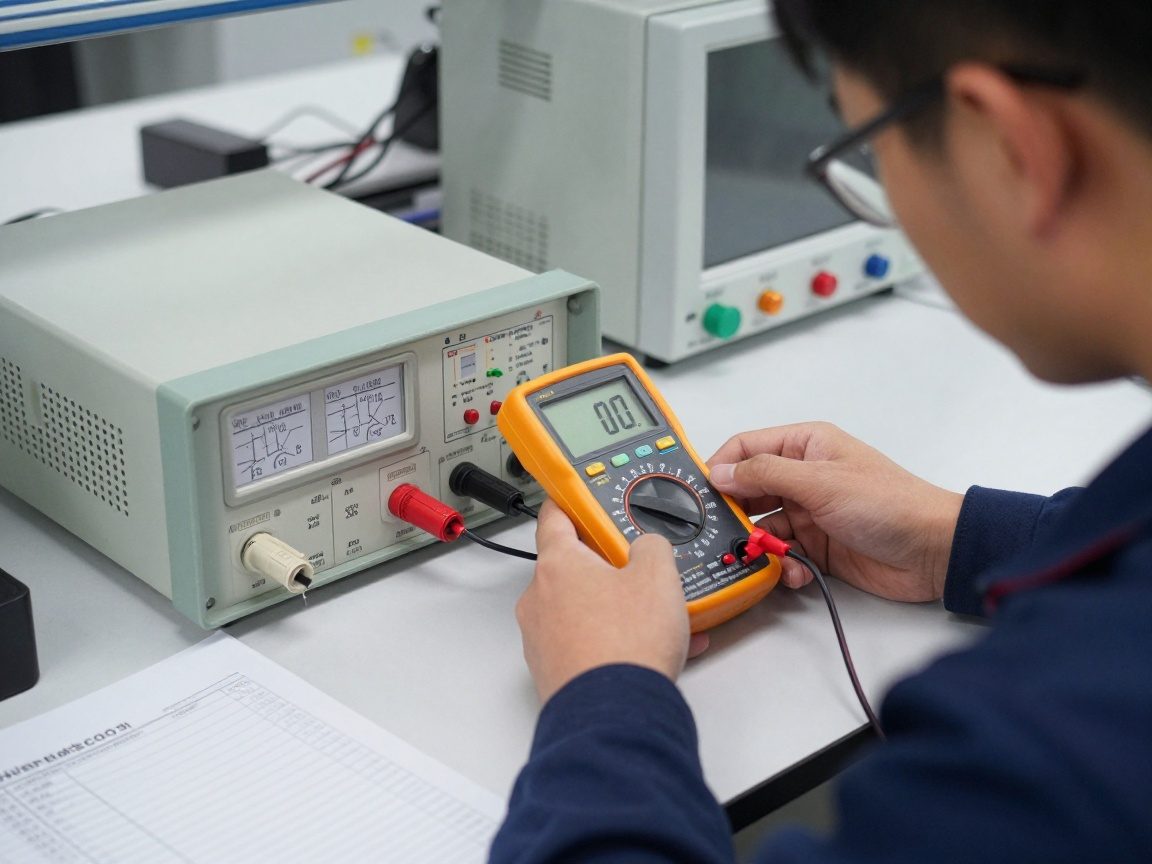

Kalibrierung für Genauigkeit
9. Weiterbildung und Qualifizierung
Die Welt der Elektrotechnik entwickelt sich ständig weiter. Um auf dem neuesten Stand zu bleiben, solltet ihr euch regelmäßig weiterbilden und qualifizieren.
9.1. Fachliteratur und Online-Ressourcen: Das Wissen erweitern
Nutzt Fachliteratur, Online-Ressourcen und Foren, um euer Wissen zu erweitern und euch über neue Technologien zu informieren.
9.2. Schulungen und Seminare: Die Fachkompetenz stärken
Besucht Schulungen und Seminare, um euer Fachwissen zu vertiefen und euch mit neuen Diagnosegeräten und -techniken vertraut zu machen.
10. Fazit: Die Kunst der Elektroreparatur meistern
Fehlersuche und Diagnose in der Elektroreparatur sind eine spannende Herausforderung, die viel Wissen, Erfahrung und die richtigen Werkzeuge erfordert. Mit Multimetern, Oszilloskopen und anderen Diagnosegeräten könnt ihr die Ursache von Fehlern aufspüren und Geräte wieder zum Laufen bringen. Denkt immer an die Sicherheit, befolgt die richtigen Verfahren und bildet euch kontinuierlich weiter. So werdet ihr zu wahren Meistern der Elektroreparatur und könnt eure Kunden und euch selbst begeistern.
Häufig gestellte Fragen (FAQs)
1. Was ist der Unterschied zwischen einem Multimeter und einem Oszilloskop?
Das Multimeter ist ein Allround-Werkzeug, das Spannung, Strom, Widerstand und andere Werte messen kann. Es ist ideal für die grundlegende Fehlersuche. Das Oszilloskop zeigt die Spannung als Funktion der Zeit in Form einer Wellenform an und eignet sich gut zur Analyse von Signalen und zur Identifizierung von zeitabhängigen Fehlern.
2. Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung von Diagnosegeräten beachten?
Tragt immer persönliche Schutzkleidung, arbeitet nur an stromlosen Geräten, wenn ihr euch nicht sicher seid, und befolgt die Anweisungen des Herstellers. Achtet darauf, dass ihr im korrekten Messbereich misst und verwendet die richtigen Messleitungen.
3. Wie oft sollte ich meine Diagnosegeräte kalibrieren lassen?
Die Kalibrierungsintervalle hängen von den jeweiligen Geräten und deren Nutzung ab. Im Allgemeinen wird empfohlen, Diagnosegeräte mindestens einmal jährlich kalibrieren zu lassen.
4. Wo kann ich mich in der Elektroreparatur weiterbilden?
Es gibt viele Möglichkeiten zur Weiterbildung. Fachliteratur, Online-Kurse, Seminare und Schulungen bieten euch die Möglichkeit, euer Wissen zu vertiefen und eure Fähigkeiten zu erweitern.
5. Kann ich mit Diagnosegeräten auch an komplexen Geräten wie Smartphones arbeiten?
Ja, definitiv! Moderne Diagnosegeräte sind so vielseitig, dass sie auch bei der Reparatur von komplexen Geräten wie Smartphones eingesetzt werden können. Ihr benötigt jedoch zusätzliches Fachwissen und möglicherweise spezielle Werkzeuge für die jeweilige Anwendung.
