Detailplanung von Rohrführungen und Anschlüssen im Lüftungsbau: Ein umfassender Leitfaden
Auf einen Blick
- Die Materialwahl muss spezifischen Anforderungen entsprechen: Verzinktes Stahlblech dient als kostengünstiger Standard, Edelstahl ist für hygienische Bereiche wie Labore oder Küchen essenziell, während Kunststoffrohre (PVC/PE) Vorteile bei der Schallisolierung bieten.
- Eine präzise Dimensionierung der Rohrquerschnitte basiert auf der Berechnung der erforderlichen Luftmengen und der Minimierung des Druckverlusts durch die Berücksichtigung von Leitungslänge, Durchmesser und Formteilen.
- Die Trassenführung muss Brandschutzbestimmungen durch den Einsatz von Brandschutzklappen und Manschetten sowie technische Aspekte wie Dehnungsfugen zur Kompensation thermischer Ausdehnung berücksichtigen.
- Zur Optimierung der Energieeffizienz müssen Druckverluste durch gezielte Rohrquerschnittswahl reduziert, Wärmeverluste durch Dämmung minimiert und moderne Komponenten wie Ventilatoren mit EC-Motoren eingesetzt werden.
- Effektiver Schallschutz erfordert die strategische Platzierung von Schalldämpfern nahe der Ventilatoren sowie die Reduzierung der Luftgeschwindigkeiten zur Einhaltung der zulässigen Lärmgrenzwerte.
Na, Freunde der frischen Luft! Ihr habt euch für einen Job im Lüftungsbau entschieden? Großartig! Dann seid ihr hier genau richtig. Die Detailplanung von Rohrführungen und Anschlüssen ist das A und O für ein funktionierendes und effizientes Lüftungssystem. Wir tauchen tief in dieses spannende Thema ein, um euch das nötige Rüstzeug für eure Karriere zu geben. Packt eure Bleistifte und lasst uns loslegen!
1. Einführung in die Welt der Rohrführungen und Anschlüsse
Stellt euch vor, eure Lunge wäre ein Haus und die Atemwege die Rohrführungen. Ohne funktionierende „Rohrleitungen“ bekommt ihr keine Luft, richtig? Genauso ist es im Lüftungsbau. Die Rohrführungen und Anschlüsse sind die „Atemwege“ für die Luft, die wir atmen wollen. Sie verteilen frische Luft und führen verbrauchte Luft ab. Eine sorgfältige Planung ist also essenziell, um optimale Luftqualität, Energieeffizienz und Komfort zu gewährleisten. Das bedeutet, dass wir uns mit Materialien, Dimensionierung, Platzierung und Dichtigkeit beschäftigen müssen. Klingt spannend, oder?
1.1. Warum Detailplanung so wichtig ist
Warum ist das alles so wichtig? Nun, eine fehlerhafte Planung kann zu zahlreichen Problemen führen. Denkt an Energieverluste, Lärmbelästigung, unzureichende Luftzirkulation und im schlimmsten Fall sogar Schimmelbildung. Eine detaillierte Planung vermeidet diese Probleme von Anfang an. Sie stellt sicher, dass alle Komponenten perfekt aufeinander abgestimmt sind und das System optimal funktioniert. Das spart nicht nur Geld, sondern schont auch die Umwelt und sorgt für das Wohlbefinden der Menschen in den Gebäuden.
2. Grundlagen der Planung: Was ihr wissen müsst
Bevor wir uns in die Details stürzen, müssen wir uns die Grundlagen ansehen. Das ist wie beim Kochen: Ohne die richtigen Zutaten und Werkzeuge wird das Essen nichts. In diesem Fall sind die „Zutaten“ Informationen wie die Anforderungen des Gebäudes, die Luftmengen, die Raumaufteilung und die Brandschutzbestimmungen. Ohne diese Informationen ist eine sinnvolle Planung unmöglich.
2.1. Anforderungen an das Lüftungssystem
Was soll euer Lüftungssystem leisten? Diese Frage ist entscheidend. Brauchen wir eine reine Abluftanlage, eine Zuluftanlage oder eine kombinierte Anlage? Welche Luftmengen sind erforderlich, um die gewünschte Raumluftqualität zu erreichen? Müssen spezielle Anforderungen wie beispielsweise in Reinräumen oder Laboren berücksichtigt werden? Diese Anforderungen definieren die Rahmenbedingungen für die Planung und beeinflussen die Wahl der Komponenten und Materialien.
2.2. Raumaufteilung und Luftverteilung
Die Raumaufteilung ist ein weiteres wichtiges Element. Wie sind die Räume angeordnet? Wo sind die Fenster und Türen? Wo befinden sich die Wärme- und Kältequellen? Die Antworten auf diese Fragen bestimmen die optimale Platzierung der Luftauslässe und -einlässe. Eine gute Luftverteilung sorgt für eine gleichmäßige Verteilung der Luft und vermeidet Zuglufterscheinungen.
2.3. Brandschutzbestimmungen und Sicherheitsaspekte
Sicherheit geht vor! Brandschutzbestimmungen sind im Lüftungsbau von entscheidender Bedeutung. Rohrleitungen müssen so geplant werden, dass sie im Brandfall die Ausbreitung von Feuer und Rauch verhindern. Dies erfordert den Einsatz von Brandschutzklappen, Brandschutzmanschetten und anderen speziellen Komponenten. Auch andere Sicherheitsaspekte, wie z.B. die Vermeidung von Kondensatbildung, müssen berücksichtigt werden.
3. Materialauswahl: Die Qual der Wahl
Welches Material ist das richtige für eure Rohrführung? Die Auswahl ist riesig: verzinktes Stahlblech, Edelstahl, Kunststoffrohre und flexible Rohre. Jedes Material hat seine Vor- und Nachteile. Die Wahl hängt von den spezifischen Anforderungen ab. Zum Beispiel, in Umgebungen mit hoher Luftfeuchtigkeit oder aggressiven Stoffen sind Edelstahlrohre oft die beste Wahl.
3.1. Verzinktes Stahlblech: Der Klassiker
Verzinktes Stahlblech ist der Klassiker im Lüftungsbau. Es ist robust, preiswert und einfach zu verarbeiten. Es eignet sich gut für allgemeine Anwendungen in Gebäuden. Allerdings ist es nicht korrosionsbeständig und kann in feuchten oder chemisch belasteten Umgebungen Probleme bereiten.

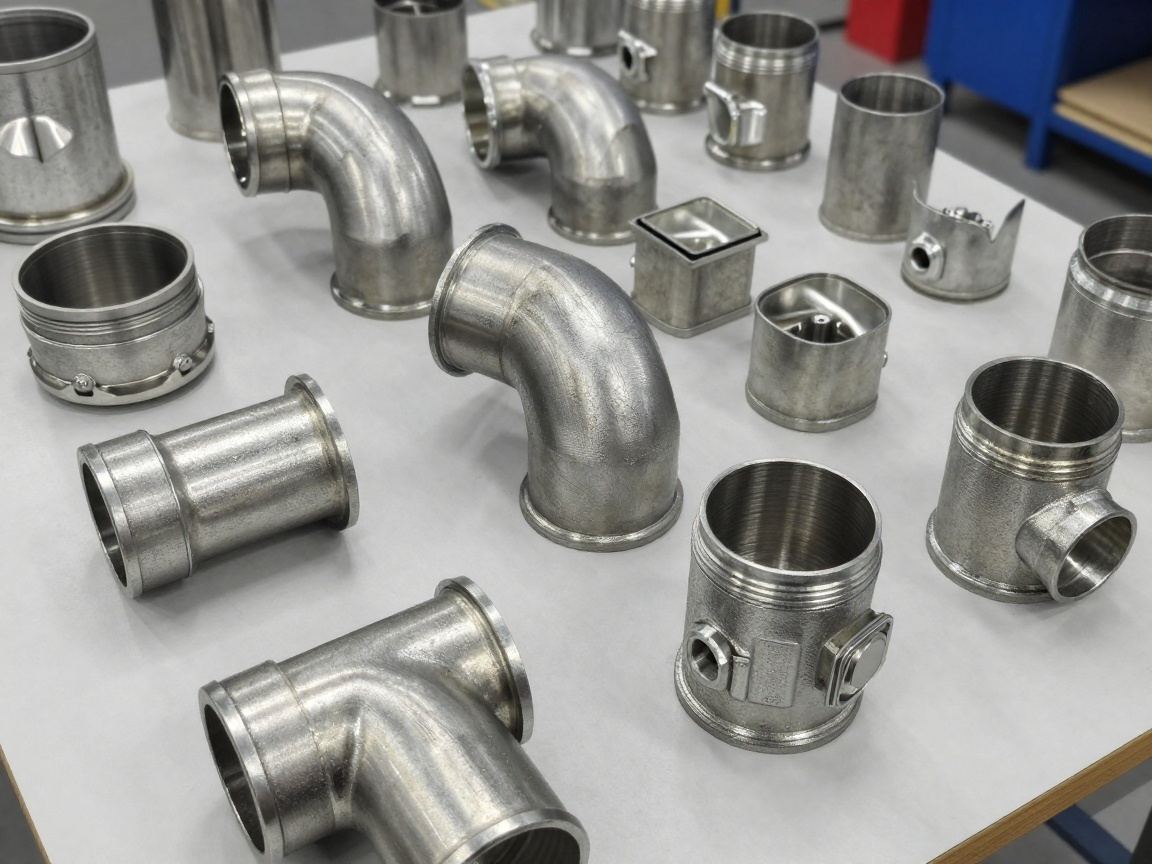

Vorbereitung der Rohrführungskomponenten.
3.2. Edelstahl: Für besondere Anforderungen
Edelstahl ist die erste Wahl, wenn es um Korrosionsbeständigkeit und Hygiene geht. Es ist ideal für den Einsatz in Küchen, Krankenhäusern und Laboren. Edelstahlrohre sind teurer als verzinkte Stahlblechrohre, aber ihre Langlebigkeit und ihre hygienischen Eigenschaften rechtfertigen oft die höheren Kosten.
3.3. Kunststoffrohre: Flexibel und leicht
Kunststoffrohre sind leicht, korrosionsbeständig und einfach zu installieren. Sie sind in verschiedenen Materialien erhältlich, wie z.B. PVC oder PE. Sie eignen sich gut für den Einsatz in Wohngebäuden und Büros, insbesondere wenn es um die Schallisolierung geht.
3.4. Flexible Rohre: Für schwierige Situationen
Flexible Rohre sind flexibel und lassen sich leicht anpassen. Sie sind ideal für enge Räume oder für Anschlüsse an Luftauslässen und -einlässen. Allerdings haben sie einen höheren Strömungswiderstand als starre Rohre und sollten daher mit Bedacht eingesetzt werden.
4. Dimensionierung: Die richtige Größe finden
Die richtige Dimensionierung ist entscheidend für die Effizienz des Lüftungssystems. Die Rohrleitungen müssen ausreichend groß sein, um die erforderlichen Luftmengen zu transportieren, ohne den Druckverlust zu erhöhen. Aber wie findet man die richtige Größe?
4.1. Berechnung der Luftmengen
Zunächst müssen wir die erforderlichen Luftmengen für jeden Raum berechnen. Diese Berechnung basiert auf den Anforderungen des Gebäudes, der Raumgröße, der Nutzung und den Personen, die sich darin aufhalten. Es gibt spezielle Berechnungsprogramme, die uns dabei helfen.
4.2. Ermittlung des Druckverlusts
Der Druckverlust ist der Widerstand, den die Luft beim Durchströmen der Rohrleitungen erfährt. Er hängt von der Rohrleitungslänge, dem Rohrdurchmesser, den Formteilen und der Oberflächenbeschaffenheit ab. Ein hoher Druckverlust führt zu einem höheren Energieverbrauch. Wir müssen also den Druckverlust minimieren.
4.3. Auswahl der Rohrquerschnitte
Auf der Grundlage der Luftmengen und des zulässigen Druckverlusts können wir die geeigneten Rohrquerschnitte ermitteln. Dabei helfen uns Tabellen und Diagramme, die uns die optimalen Rohrdimensionen für die jeweilige Anwendung anzeigen.
5. Planung der Rohrführung: Der Weg der Luft
Die Planung der Rohrführung ist ein komplexer Prozess, der viel Erfahrung und Fachwissen erfordert. Wir müssen nicht nur die optimale Lage der Rohrleitungen bestimmen, sondern auch sicherstellen, dass sie leicht zugänglich sind, um Wartungsarbeiten zu erleichtern.
5.1. Trassenführung: Der kürzeste Weg ist nicht immer der beste
Die Trassenführung ist der Weg, den die Rohrleitungen nehmen. Der kürzeste Weg ist nicht immer der beste, denn er kann zu Problemen mit der Zugänglichkeit, der Ästhetik oder dem Brandschutz führen. Wir müssen verschiedene Optionen in Betracht ziehen und die Vor- und Nachteile abwägen.

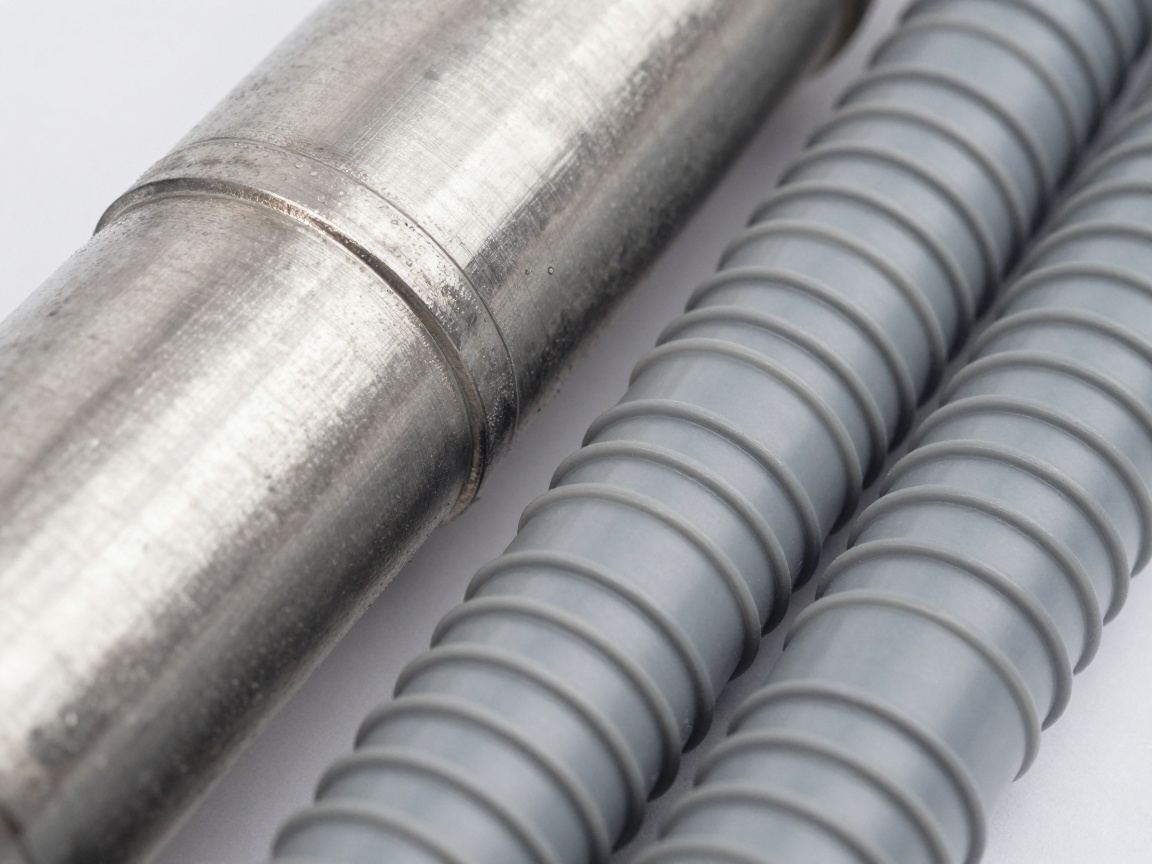

Unterschiedliche Materialien für die Rohrführung im Lüftungsbau.
5.2. Vermeidung von Hindernissen
Wir müssen Hindernisse wie Rohre, Kabel oder andere bauliche Elemente berücksichtigen. Die Rohrleitungen müssen so geplant werden, dass sie diese Hindernisse umgehen, ohne den Durchfluss zu behindern.
5.3. Berücksichtigung von Dehnungen und Vibrationen
Rohrleitungen dehnen sich bei Temperaturänderungen aus und ziehen sich zusammen. Wir müssen Dehnungsfugen einplanen, um Spannungen zu vermeiden. Außerdem müssen wir Vibrationen durch den Betrieb der Ventilatoren reduzieren.
6. Anschlüsse und Formteile: Die Verbindungselemente
Anschlüsse und Formteile sind die Verbindungselemente, die die Rohrleitungen miteinander verbinden und Richtungsänderungen ermöglichen. Sie sind genauso wichtig wie die Rohrleitungen selbst und müssen sorgfältig geplant und ausgewählt werden.
6.1. Auswahl der Formteile (Bögen, T-Stücke, etc.)
Die Auswahl der Formteile hängt von der Art der Rohrführung, den Luftmengen und dem zulässigen Druckverlust ab. Bögen, T-Stücke, Reduzierungen und andere Formteile beeinflussen den Strömungswiderstand und müssen daher sorgfältig ausgewählt werden.
6.2. Dichtheit der Verbindungen
Die Dichtheit der Verbindungen ist von entscheidender Bedeutung, um Energieverluste zu vermeiden und die Luftqualität sicherzustellen. Wir müssen sicherstellen, dass alle Verbindungen luftdicht sind und den Anforderungen entsprechen.
6.3. Montage und Befestigung
Die Montage und Befestigung der Anschlüsse und Formteile muss fachgerecht erfolgen. Wir müssen sicherstellen, dass alle Teile fest verbunden sind und den Belastungen standhalten.
7. Schallschutz: Ruhe im Haus
Lüftungsanlagen können Lärm erzeugen. Eine sorgfältige Planung des Schallschutzes ist daher wichtig, um die Lärmbelästigung zu minimieren und das Wohlbefinden der Bewohner zu gewährleisten.
7.1. Maßnahmen zur Schallreduzierung
Es gibt verschiedene Maßnahmen zur Schallreduzierung. Dazu gehören die Verwendung von Schalldämpfern, die Auskleidung der Rohrleitungen mit Schallschutzmaterialien und die Reduzierung der Luftgeschwindigkeiten.
7.2. Platzierung von Schalldämpfern

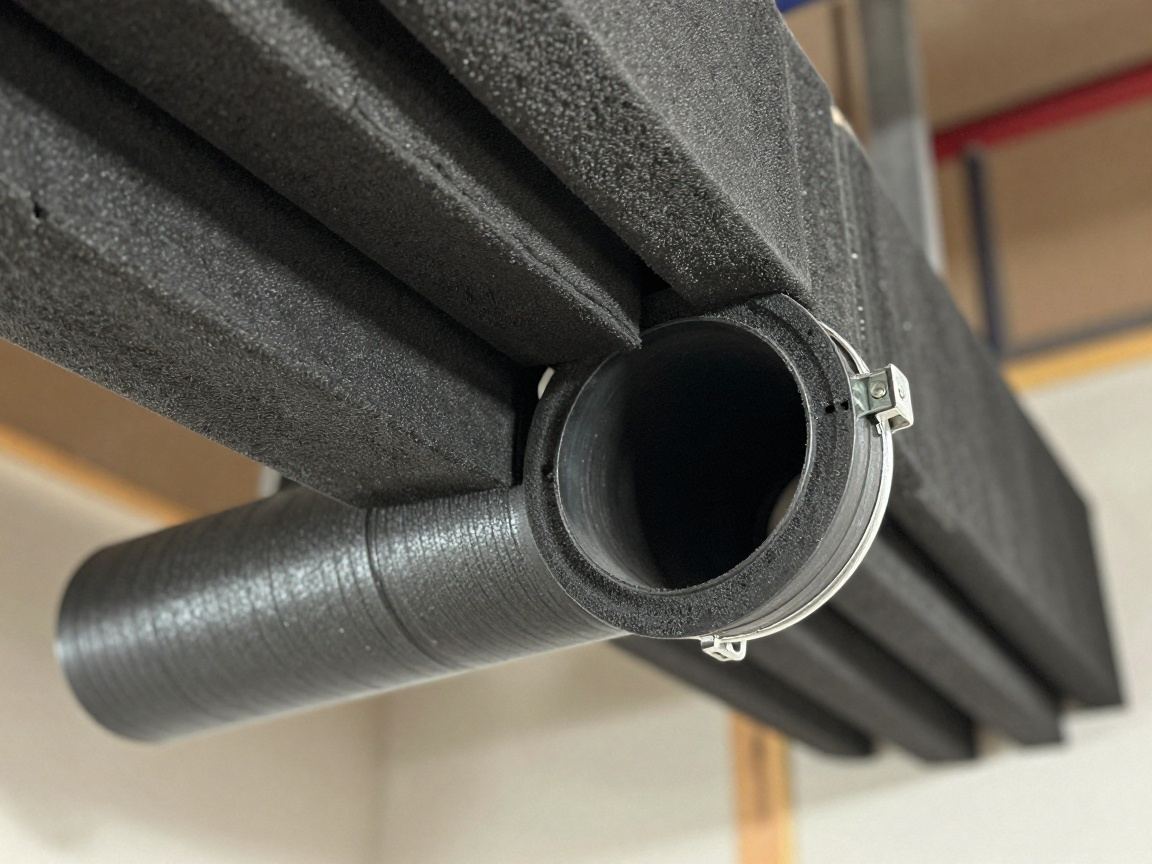

Einbau eines Schalldämpfers zur Geräuschreduzierung in der Rohrführung.
Schalldämpfer müssen an den richtigen Stellen platziert werden, um den Schall effektiv zu reduzieren. Sie werden in der Regel in der Nähe der Ventilatoren und an den Luftauslässen und -einlässen angeordnet.
7.3. Schalltechnische Berechnungen
Schalltechnische Berechnungen sind erforderlich, um die Wirksamkeit der Schallschutzmaßnahmen zu beurteilen und sicherzustellen, dass die Lärmbelästigung die zulässigen Grenzwerte nicht überschreitet.
8. Energieeffizienz: Strom sparen und die Umwelt schonen
Energieeffizienz ist ein wichtiges Thema im Lüftungsbau. Eine sorgfältige Planung und Ausführung der Rohrführungen und Anschlüsse kann dazu beitragen, den Energieverbrauch zu senken und die Umwelt zu schonen.
8.1. Reduzierung des Druckverlusts
Wie wir bereits besprochen haben, kann die Reduzierung des Druckverlusts den Energieverbrauch senken. Dies kann durch die Auswahl geeigneter Rohrquerschnitte, die Vermeidung von unnötigen Formteilen und die sorgfältige Planung der Trassenführung erreicht werden.
8.2. Wärmedämmung der Rohrleitungen
Die Wärmedämmung der Rohrleitungen ist wichtig, um Wärmeverluste zu reduzieren und den Energieverbrauch zu senken. Dies ist besonders wichtig bei Rohrleitungen, die durch unbeheizte Räume verlaufen.
8.3. Einsatz von energieeffizienten Komponenten
Der Einsatz von energieeffizienten Komponenten, wie z.B. Ventilatoren mit EC-Motoren, kann den Energieverbrauch weiter senken.
9. Umsetzung der Planung: Vom Plan zur Realität
Die beste Planung ist nutzlos, wenn sie nicht fachgerecht umgesetzt wird. Die sorgfältige Ausführung der Rohrführungen und Anschlüsse ist entscheidend für den Erfolg des Projekts.
9.1. Auswahl qualifizierter Fachkräfte
Die Auswahl qualifizierter Fachkräfte, die über die notwendige Erfahrung und das Fachwissen verfügen, ist unerlässlich. Die Montage muss von qualifizierten Monteuren durchgeführt werden, die die geltenden Vorschriften und Normen kennen.
9.2. Qualitätskontrolle und Überwachung
Die Qualitätskontrolle und Überwachung während der Bauphase ist wichtig, um sicherzustellen, dass die Planung korrekt umgesetzt wird. Regelmäßige Inspektionen und Tests sind erforderlich.
9.3. Inbetriebnahme und Einregulierung

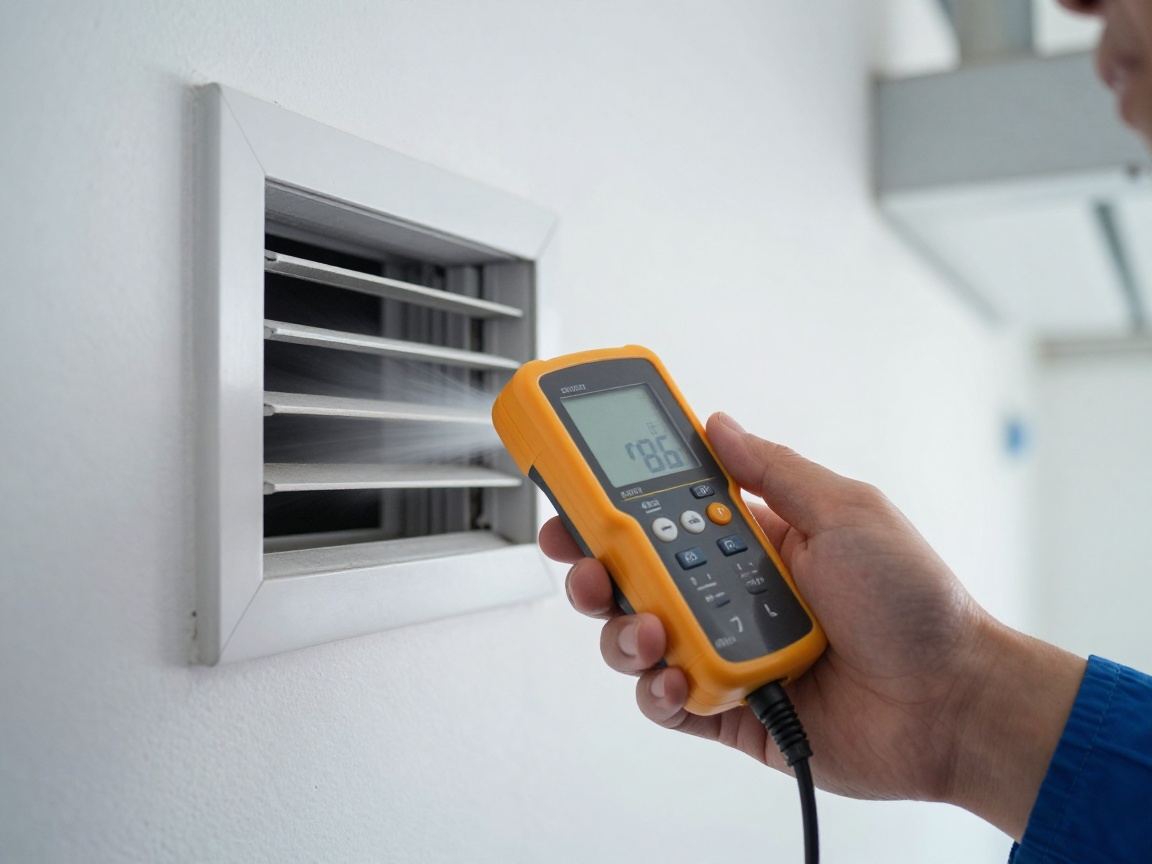

Prüfung der Luftstromgeschwindigkeit bei der Inbetriebnahme.
Nach der Montage muss das Lüftungssystem in Betrieb genommen und einreguliert werden. Dabei werden die Luftmengen eingestellt und die Anlage optimiert.
10. Dokumentation: Alles festhalten
Die Dokumentation ist ein wichtiger Bestandteil des Planungsprozesses. Sie dient als Nachweis für die Planung, Ausführung und Wartung des Lüftungssystems.
10.1. Erstellung von Planungsunterlagen
Alle Planungsunterlagen, wie z.B. Zeichnungen, Berechnungen und Materiallisten, müssen erstellt und archiviert werden.
10.2. Dokumentation der Ausführung
Die Ausführung des Lüftungssystems muss dokumentiert werden. Dazu gehören Fotos, Protokolle und sonstige Nachweise.
10.3. Wartungsanleitungen und Bedienungshinweise
Wartungsanleitungen und Bedienungshinweise müssen erstellt und dem Betreiber des Lüftungssystems übergeben werden.
Fazit: Frischluft für eine erfolgreiche Zukunft
So, das war’s! Wir haben einen umfassenden Überblick über die Detailplanung von Rohrführungen und Anschlüssen im Lüftungsbau erhalten. Ihr habt jetzt die Grundlagen, um erfolgreich in diese spannende Welt einzutauchen. Denkt daran, die Details sind entscheidend. Sorgfältige Planung, Materialauswahl, Dimensionierung, Montage und Wartung sind der Schlüssel zu einem effizienten und zuverlässigen Lüftungssystem. Nehmt euch Zeit, lernt ständig dazu und scheut euch nicht, Fragen zu stellen. Eure Zukunft im Lüftungsbau sieht rosig aus! Packt es an!
FAQs (Häufig gestellte Fragen)
-
Was ist der Unterschied zwischen Zuluft und Abluft?
Die Zuluft ist die frische Luft, die in den Raum gelangt. Die Abluft ist die verbrauchte Luft, die aus dem Raum abgeführt wird. -
Welche Materialien sind im Lüftungsbau am häufigsten anzutreffen?
Verzinktes Stahlblech, Edelstahl und Kunststoffrohre sind am weitesten verbreitet. -
Was ist der Druckverlust und warum ist er wichtig?
Der Druckverlust ist der Widerstand, den die Luft beim Durchströmen der Rohrleitungen erfährt. Er ist wichtig, da er den Energieverbrauch beeinflusst. -
Wie wähle ich die richtige Rohrgröße?
Die richtige Rohrgröße wird auf der Grundlage der Luftmengen und des zulässigen Druckverlusts ermittelt. -
Warum ist Schallschutz im Lüftungsbau wichtig?
Schallschutz ist wichtig, um Lärmbelästigung zu vermeiden und das Wohlbefinden der Bewohner zu gewährleisten.
