Dimensionierung von Luftleitungen und Kanälen im Handlungsfeld Planung und Projektierung des Gewerks Klimatechnik

1. Einleitung: Warum die richtige Dimensionierung entscheidend ist

Na, Freunde der sauberen Luft und angenehmen Temperaturen! Stellt euch mal vor, ihr plant euer Traumhaus oder ein Bürogebäude. Alles ist top: modernes Design, energieeffiziente Fenster, aber dann… die Klimaanlage pustet wie ein alter Fön, oder schlimmer noch, die Luftfeuchtigkeit ist zum Schneiden. Was ist schiefgelaufen? Oftmals ist die falsche Dimensionierung der Luftleitungen und Kanäle das Problem. Die richtige Planung und Projektierung im Bereich Klimatechnik ist also essenziell, um Komfort, Energieeffizienz und die Gesundheit der Menschen sicherzustellen. Denn letztendlich wollen wir doch alle ein optimales Raumklima, oder? In diesem Artikel tauchen wir tief in die Welt der Luftleitungsdimensionierung ein, speziell für das Handlungsfeld Planung und Projektierung im Gewerk Klimatechnik.

1.1. Die Grundlagen: Was bedeutet Dimensionierung eigentlich?

Die Dimensionierung, liebe Leute, ist im Grunde die Kunst, die richtigen Größen für eure Luftkanäle und -leitungen zu finden. Es geht darum, den Luftstrom so zu gestalten, dass er effizient und ohne unnötige Verluste durch das System fließt. Das bedeutet, dass wir die Querschnitte der Kanäle, die Durchmesser der Rohre und die Anordnung der Komponenten so planen müssen, dass die gewünschte Luftmenge an den richtigen Stellen ankommt. Dabei spielen viele Faktoren eine Rolle, wie z.B. die Raumgrößen, die gewünschte Luftqualität, die Wärmelasten und natürlich auch die geltenden Vorschriften. Klingt kompliziert? Keine Sorge, wir entwirren das Ganze Schritt für Schritt.

2. Die Bedeutung der Planung in der Klimatechnik

Die Planung im Gewerk Klimatechnik ist wie das Fundament eines Hauses. Ohne eine solide Planung wackelt das ganze Gebäude. Eine sorgfältige Planung berücksichtigt alle relevanten Faktoren, von der Raumgeometrie über die Nutzung bis hin zu den individuellen Bedürfnissen der Nutzer. Nur so können wir ein optimales Raumklima gewährleisten, das sowohl behaglich als auch energieeffizient ist. Zudem minimiert eine gute Planung Risiken und spart langfristig Kosten. Wer jetzt also an der falschen Stelle spart, der zahlt am Ende drauf.

2.1. Frühzeitige Planung: Der Schlüssel zum Erfolg

Die frühzeitige Einbindung von Fachleuten für Klimatechnik in die Planungsphase ist von unschätzbarem Wert. Je früher wir in den Planungsprozess involviert sind, desto besser können wir die spezifischen Anforderungen des Projekts berücksichtigen. Dies ermöglicht eine optimale Integration der Klimatechnik in die Gesamtplanung und vermeidet spätere, teure Nachbesserungen. Frühzeitige Planung hilft uns, unnötige Hindernisse zu umgehen, wie z.B. die spätere Verlegung von Leitungen in Wänden oder Decken, die eigentlich anders genutzt werden sollten. Dadurch wird auch die spätere Installation und Wartung vereinfacht.

3. Berechnungsgrundlagen: Die Formel zum Erfolg

Okay, jetzt wird es etwas technischer, aber keine Panik! Die Berechnung der richtigen Dimensionierung basiert auf einigen grundlegenden Prinzipien und Formeln. Wir brauchen die richtigen Daten, um zu einem guten Ergebnis zu kommen. Lasst uns die wichtigsten Eckpfeiler kurz beleuchten.

3.1. Volumenstrom und Luftgeschwindigkeit: Die Basis

Der Volumenstrom, also die Menge an Luft, die pro Zeiteinheit durch die Kanäle transportiert werden muss, ist eine der wichtigsten Größen. Er wird in Kubikmetern pro Stunde (m³/h) angegeben. Die Luftgeschwindigkeit, gemessen in Metern pro Sekunde (m/s), gibt an, wie schnell sich die Luft in den Kanälen bewegt. Beide Werte sind eng miteinander verbunden und müssen sorgfältig aufeinander abgestimmt werden. Zu hohe Geschwindigkeiten führen zu Lärm und Energieverlusten, zu niedrige Geschwindigkeiten können dazu führen, dass die Luft nicht effektiv verteilt wird.

3.2. Druckverluste: Ein entscheidender Faktor

Der Druckverlust ist der Widerstand, den die Luft beim Durchströmen der Kanäle und Komponenten erfährt. Er wird in Pascal (Pa) oder Millimeter Wassersäule (mm WS) angegeben. Je höher der Druckverlust, desto mehr Energie wird benötigt, um die Luft durch das System zu bewegen. Daher ist es wichtig, den Druckverlust zu minimieren, indem wir die Kanäle und Komponenten optimal dimensionieren und die Luftgeschwindigkeiten angemessen wählen. Denkt an einen Fluss: Je enger das Flussbett, desto schneller muss das Wasser fließen, und desto mehr Reibung entsteht.

4. Auslegung von Luftleitungen: Der Teufel steckt im Detail

Die Auslegung der Luftleitungen ist ein komplexer Prozess, der viele Faktoren berücksichtigt. Wir müssen die Raumgeometrie, die gewünschte Luftqualität, die Wärmelasten und die geltenden Vorschriften berücksichtigen. Lasst uns die wichtigsten Aspekte genauer unter die Lupe nehmen.

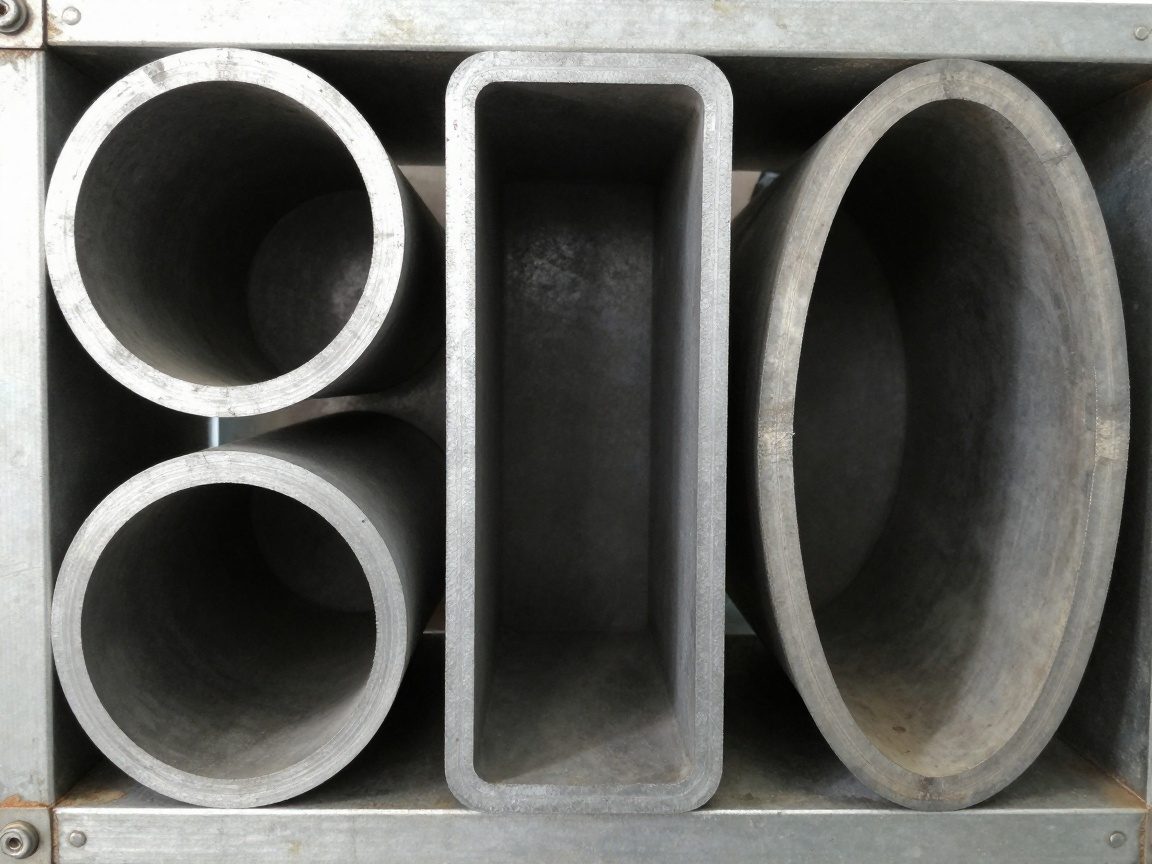

4.1. Querschnittsformen: Rund, rechteckig oder doch etwas anderes?

Die Wahl der Querschnittsform hat einen großen Einfluss auf die Effizienz und die Kosten des Systems. Runde Kanäle haben in der Regel den geringsten Druckverlust, sind aber oft schwieriger zu installieren. Rechteckige Kanäle lassen sich leichter in Decken und Wänden integrieren, können aber einen höheren Druckverlust verursachen. Es gibt auch ovale und andere Sonderformen, die für spezielle Anwendungen geeignet sind. Die optimale Wahl hängt von den spezifischen Anforderungen des Projekts ab.

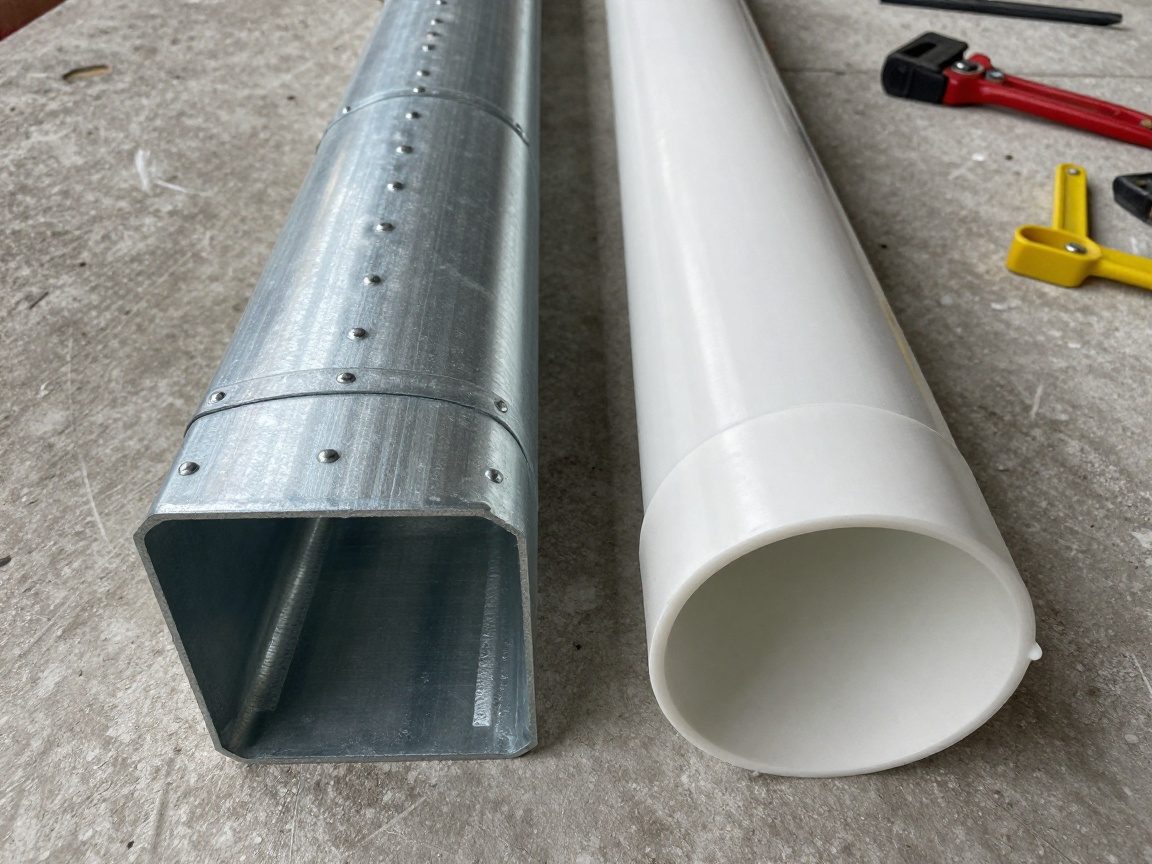

4.2. Materialien: Welche Rohre sind die richtigen?

Die Materialien der Luftleitungen beeinflussen die Haltbarkeit, die Schallabsorption und die Kosten des Systems. Stahlblechkanäle sind robust und langlebig, können aber einen höheren Schallpegel verursachen. Kunststoffkanäle sind leichter und korrosionsbeständiger, aber oft teurer. Flexible Schläuche sind einfach zu installieren, haben aber einen höheren Druckverlust. Die Auswahl des Materials hängt von den Anforderungen des Projekts und den spezifischen Umgebungsbedingungen ab.

5. Die richtige Dimensionierung im Detail

Nun geht es ans Eingemachte! Wie dimensionieren wir denn nun konkret? Hier ein kleiner Leitfaden.

5.1. Berechnung der erforderlichen Luftmengen

Zuerst müssen wir die erforderlichen Luftmengen für jeden Raum ermitteln. Dies hängt von verschiedenen Faktoren ab, wie z. B. der Raumgröße, der Anzahl der Personen, die sich im Raum aufhalten, und der Art der Nutzung (Büro, Wohnraum, etc.). Wir verwenden hierfür in der Regel Richtlinien und Normen, um die Mindestluftmengen zu bestimmen.

5.2. Auswahl der Luftgeschwindigkeiten und Berechnung der Kanalquerschnitte

Basierend auf den erforderlichen Luftmengen und unter Berücksichtigung der zulässigen Luftgeschwindigkeiten berechnen wir die Kanalquerschnitte. Hierfür verwenden wir verschiedene Berechnungsmethoden und Software. Die richtige Auswahl der Luftgeschwindigkeiten ist entscheidend, um sowohl den Komfort als auch die Energieeffizienz des Systems zu optimieren. Wir wollen ja schließlich nicht, dass es im Sommer zieht wie Hechtsuppe.

6. Komponenten: Der perfekte Mix

Die Auswahl und Auslegung der Komponenten, wie z.B. Ventile, Filter, Schalldämpfer und Auslässe, spielen eine wichtige Rolle für die Funktion und Effizienz des Systems.

6.1. Ventile und Klappen: Die Steuerung des Luftstroms

Ventile und Klappen dienen zur Steuerung des Luftstroms und zur Regulierung der Luftmengen in den einzelnen Räumen. Sie ermöglichen uns, die Luftverteilung an die spezifischen Bedürfnisse anzupassen. Die richtige Auswahl und Auslegung der Ventile ist wichtig, um eine gleichmäßige und komfortable Luftverteilung zu gewährleisten.

6.2. Filter: Für saubere und gesunde Luft

Filter reinigen die Luft von Schadstoffen, Staub und Allergenen. Sie sind ein wichtiger Bestandteil des Systems, um die Luftqualität zu verbessern und die Gesundheit der Menschen zu schützen. Die Auswahl der Filter hängt von den spezifischen Anforderungen des Projekts und den Umgebungsbedingungen ab. Wir wollen ja schließlich nicht, dass wir die Pollenallergie in unserem Haus haben.

7. Schallschutz: Ruhe im System

Lärm ist ein häufiges Problem in Klimaanlagen. Daher ist der Schallschutz ein wichtiger Aspekt bei der Planung und Projektierung.

7.1. Schalldämpfer: Für ein angenehmes Raumklima

Schalldämpfer reduzieren den Lärm, der durch die Lüfter und die Luftströmung entsteht. Sie sind in der Regel in den Luftleitungen installiert. Die richtige Auswahl und Auslegung der Schalldämpfer ist wichtig, um die Lärmbelastung in den Räumen zu minimieren und ein angenehmes Raumklima zu gewährleisten.

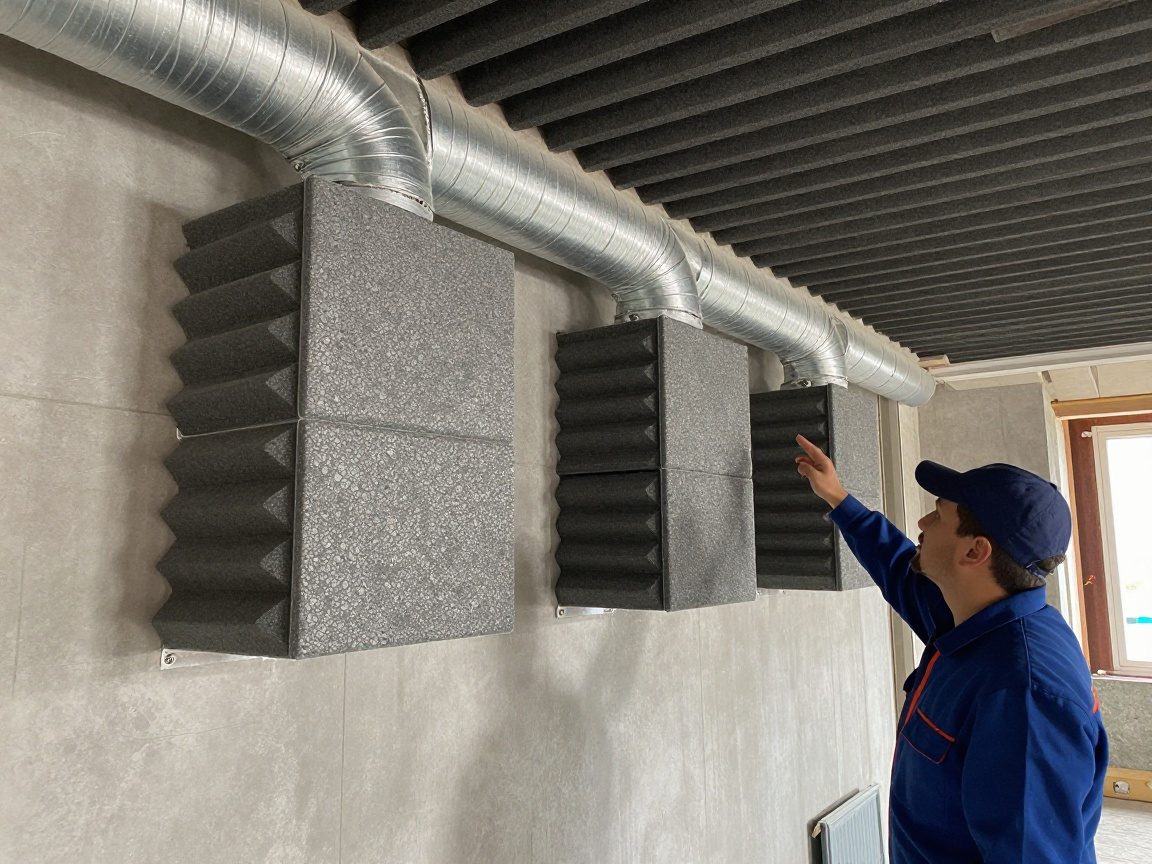

7.2. Schallschutzmaßnahmen in der Planung

Neben der Verwendung von Schalldämpfern können wir auch andere Schallschutzmaßnahmen ergreifen, wie z. B. die Verwendung schallgedämpfter Kanäle, die Vermeidung von zu hohen Luftgeschwindigkeiten und die sorgfältige Platzierung der Komponenten.

8. Energieeffizienz: Nachhaltigkeit im Fokus

Energieeffizienz ist ein wichtiges Thema in der Klimatechnik. Durch die richtige Dimensionierung und die Auswahl energieeffizienter Komponenten können wir den Energieverbrauch des Systems deutlich reduzieren.

8.1. Optimierung des Druckverlusts

Die Optimierung des Druckverlusts ist ein wichtiger Schritt zur Verbesserung der Energieeffizienz. Durch die Reduzierung des Druckverlusts können wir den Energieverbrauch der Lüfter senken. Dies erreichen wir durch die richtige Dimensionierung der Kanäle und Komponenten und die Auswahl geeigneter Luftgeschwindigkeiten.

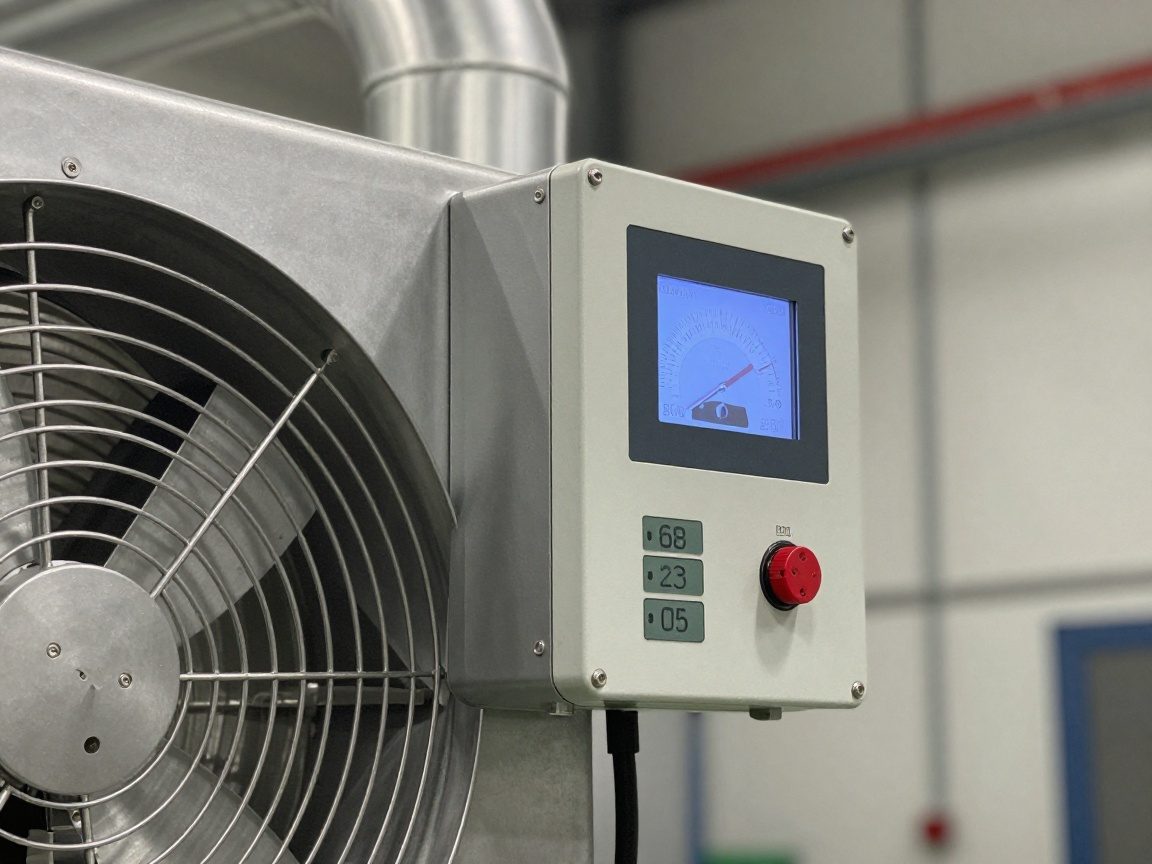

8.2. Auswahl energieeffizienter Komponenten

Die Auswahl energieeffizienter Komponenten, wie z. B. Ventilatoren mit elektronischer Drehzahlregelung, ist ein weiterer wichtiger Schritt zur Verbesserung der Energieeffizienz. Durch den Einsatz energieeffizienter Komponenten können wir den Energieverbrauch des Systems weiter reduzieren.

9. Software und Werkzeuge: Die digitalen Helfer

Moderne Software und Werkzeuge erleichtern die Planung und Dimensionierung von Luftleitungen erheblich.

9.1. CAD-Software: Für die detaillierte Planung

CAD-Software (Computer-Aided Design) ermöglicht uns die detaillierte Planung und Visualisierung des Systems. Wir können die Kanäle und Komponenten in 3D darstellen und die Planung optimieren.

9.2. Berechnungsprogramme: Für präzise Ergebnisse

Berechnungsprogramme unterstützen uns bei der Berechnung der erforderlichen Luftmengen, der Dimensionierung der Kanäle und der Auswahl der Komponenten. Sie liefern präzise Ergebnisse und erleichtern die Planung erheblich.

10. Praxisbeispiele: So funktioniert’s in der realen Welt

Lasst uns ein paar konkrete Beispiele betrachten, wie die Dimensionierung in der Praxis abläuft.

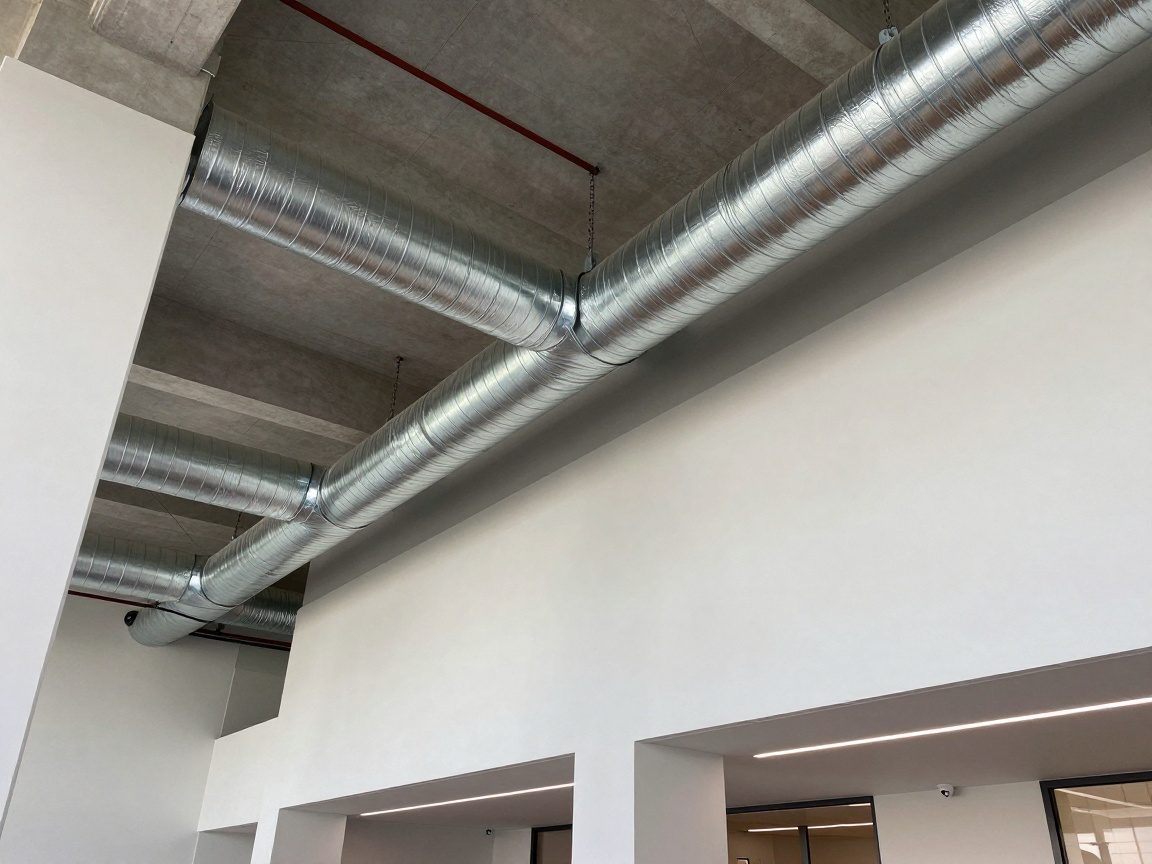

10.1. Bürogebäude: Komfort und Effizienz im Einklang

In einem Bürogebäude ist es wichtig, ein angenehmes Raumklima zu gewährleisten und gleichzeitig den Energieverbrauch zu minimieren. Wir dimensionieren die Luftleitungen so, dass eine gleichmäßige Luftverteilung in allen Büros gewährleistet ist und die Luftqualität optimal ist. Dabei berücksichtigen wir die unterschiedlichen Anforderungen der einzelnen Büros und die Nutzung des Gebäudes.

10.2. Wohngebäude: Behaglichkeit für Zuhause

In einem Wohngebäude legen wir Wert auf Behaglichkeit und Komfort. Wir dimensionieren die Luftleitungen so, dass eine gleichmäßige Luftverteilung in allen Räumen gewährleistet ist und die Temperatur und die Luftfeuchtigkeit optimal sind. Dabei berücksichtigen wir die individuellen Bedürfnisse der Bewohner und die spezifischen Anforderungen der einzelnen Räume.

11. Fazit: Gut geplant ist halb dimensioniert

So, liebe Freunde, wir sind am Ende unserer Reise durch die Welt der Dimensionierung von Luftleitungen und Kanälen im Gewerk Klimatechnik angelangt. Wir haben gesehen, dass die richtige Dimensionierung ein komplexer, aber entscheidender Prozess ist, der sowohl Komfort als auch Energieeffizienz beeinflusst. Von der frühzeitigen Planung über die Berechnungsgrundlagen bis hin zur Auswahl der richtigen Komponenten – jede Phase ist wichtig, um ein optimales Raumklima zu schaffen. Denkt immer daran: Gut geplant ist halb dimensioniert. Und wer jetzt investiert, spart am Ende nicht nur Geld, sondern auch Energie und schont die Umwelt.

12. FAQ: Häufige Fragen und Antworten

Hier sind einige häufig gestellte Fragen zum Thema Dimensionierung von Luftleitungen und Kanälen, damit ihr bestens informiert seid.

12.1. Welche Rolle spielt die Raumgröße bei der Dimensionierung?

Die Raumgröße ist einer der wichtigsten Faktoren bei der Dimensionierung. Je größer der Raum, desto größer muss die Luftmenge sein, die durch die Kanäle transportiert wird. Dies beeinflusst die Größe der Kanäle, die Auswahl der Ventilatoren und die Anordnung der Komponenten.

12.2. Wie oft sollte ich meine Klimaanlage warten lassen?

Die Wartung einer Klimaanlage sollte in der Regel mindestens einmal jährlich durchgeführt werden. Dabei werden Filter gereinigt oder ausgetauscht, die Komponenten überprüft und das System optimiert. Regelmäßige Wartung verlängert die Lebensdauer der Anlage und gewährleistet einen effizienten Betrieb.

12.3. Kann ich die Dimensionierung selbst vornehmen?

Theoretisch ja, aber es ist in der Regel ratsam, einen Fachmann für Klimatechnik zu konsultieren. Die Dimensionierung ist ein komplexer Prozess, der Fachwissen und Erfahrung erfordert. Ein Fachmann kann sicherstellen, dass das System optimal dimensioniert ist und alle geltenden Vorschriften erfüllt werden.

12.4. Was sind die häufigsten Fehler bei der Dimensionierung?

Die häufigsten Fehler bei der Dimensionierung sind die Unterschätzung der erforderlichen Luftmengen, die Wahl zu hoher Luftgeschwindigkeiten und die Vernachlässigung des Druckverlusts. Diese Fehler können zu Komforteinbußen, erhöhtem Energieverbrauch und Lärmbelästigung führen.

12.5. Wie beeinflusst die Wahl der Materialien die Dimensionierung?

Die Wahl der Materialien hat einen Einfluss auf die Dimensionierung, insbesondere in Bezug auf den Druckverlust und den Schallschutz. Runde Kanäle haben in der Regel den geringsten Druckverlust, während schallgedämpfte Kanäle den Lärm reduzieren. Die Auswahl des Materials hängt von den spezifischen Anforderungen des Projekts ab.
