Verlegen von Kabeln und Leitungen im Handlungsfeld Energie- und Gebäudetechnik des Gewerks Elektroniker
Auf einen Blick
- Kabel unterscheiden sich von Leitungen durch den zusätzlichen Schutzmantel, wobei NYM-Kabel für Innenräume und NYY-Erdkabel speziell für das Erdreich vorgesehen sind.
- Die Materialauswahl muss zwingend auf die spezifischen Parameter wie Stromstärke, Spannung, Temperatur, mechanische Belastung und Brandschutzanforderungen abgestimmt sein.
- Für eine fachgerechte Installation in Gewerbeobjekten werden Kabelkanäle und -trassen genutzt, während bei der Außenverlegung ein robuster Schutzmantel gegen Witterung essenziell ist.
- Die Einhaltung der DIN-Normen und VDE-Bestimmungen ist für die Definition zulässiger Kabelquerschnitte, Verlegetechniken und Sicherheitsmaßnahmen verbindlich.
- Zur Absicherung gegen Personenschäden durch Fehlerströme ist die Installation von Fehlerstrom-Schutzschaltern (FI-Schaltern) zwingend erforderlich.
- Professionelle Werkzeuge wie Abisolierzangen, Crimpzangen für Aderendhülsen sowie Multimeter und Kabeltester sind für die präzise Ausführung und Prüfung notwendig.
Einleitung: Das Rückgrat der modernen Energie- und Gebäudetechnik
Na, habt ihr euch schon mal gefragt, was unsere Häuser zum Leben erweckt? Strom, Licht, Wärme, Kommunikation – all das wäre ohne ein gut funktionierendes Netz aus Kabeln und Leitungen undenkbar. Im Handlungsfeld Energie- und Gebäudetechnik des Gewerks Elektroniker dreht sich alles um die Installation, Wartung und Instandsetzung dieser lebenswichtigen Infrastruktur. Als Elektroniker seid ihr die Hüter dieses Netzes, die dafür sorgen, dass alles reibungslos funktioniert. In diesem Artikel tauchen wir tief in die Welt des Verlegens von Kabeln und Leitungen ein und beleuchten die wesentlichen Aspekte dieses anspruchsvollen Berufsfeldes. Lasst uns gemeinsam eintauchen und erkunden, wie wichtig eure Arbeit wirklich ist!
Die Grundlagen: Was sind Kabel und Leitungen überhaupt?
Okay, bevor wir uns in die Details stürzen, klären wir erst mal die Basics. Was genau sind eigentlich Kabel und Leitungen? Im Grunde genommen sind es die Adern, die den elektrischen Strom von der Quelle zum Verbraucher transportieren. Kabel bestehen aus mehreren Adern, die von einer Isolierung und einem Schutzmantel umgeben sind. Leitungen hingegen können einzelne oder mehrere Adern ohne zusätzlichen Schutzmantel sein.
Stellt euch das wie Straßen im Stromnetz vor: Die Kabel sind die Autobahnen, die große Mengen an Energie transportieren, während die Leitungen die kleineren Straßen sind, die die Energie zu den einzelnen Geräten und Verbrauchern bringen. Dabei ist es wichtig zu wissen, dass es verschiedene Arten von Kabeln und Leitungen gibt, die für unterschiedliche Anwendungen und Umgebungen konzipiert sind.
Unterschiedliche Kabel- und Leitungsarten: Ein Überblick
Die Vielfalt an Kabeln und Leitungen ist enorm. Es gibt sie für Niederspannung, Mittelspannung, Hochspannung, für Innenräume, Außenbereiche, für den Einsatz in feuchten oder trockenen Umgebungen, für Telekommunikationszwecke und vieles mehr. Jede Art hat ihre spezifischen Eigenschaften und Anforderungen, die bei der Auswahl und Verlegung berücksichtigt werden müssen.
Denken wir an ein Beispiel: Ein NYM-Kabel ist ein typisches Installationskabel für Innenräume, während ein Erdkabel, wie NYY, für den Einsatz im Erdreich geeignet ist. Koaxialkabel transportieren Signale für Fernsehen und Internet, während Datenkabel, wie CAT-Kabel, für die Datenübertragung in Netzwerken eingesetzt werden. Es ist also ein Dschungel, aber keine Sorge, wir gehen hier mal etwas genauer drauf ein.
Planung und Vorbereitung: Der Schlüssel zum Erfolg
Bevor ihr mit dem Verlegen von Kabeln und Leitungen beginnt, ist eine sorgfältige Planung und Vorbereitung unerlässlich. Das ist so wichtig wie das Rezept beim Backen. Ohne die richtige Planung kann das ganze Projekt schnell zu einem Desaster werden. Hier sind einige wichtige Punkte, die ihr beachten solltet:
Die richtige Dokumentation: Der Bauplan als eure Bibel
Die Dokumentation ist euer wichtigstes Werkzeug. Sie enthält alle notwendigen Informationen über die zu verlegenden Kabel und Leitungen, deren Verlauf, die benötigten Materialien und die Sicherheitsvorschriften. Der Bauplan ist eure Bibel, die euch durch das Projekt leitet. Überprüft alle Details, bevor ihr mit der Arbeit beginnt, und stellt sicher, dass ihr alle relevanten Normen und Vorschriften kennt.

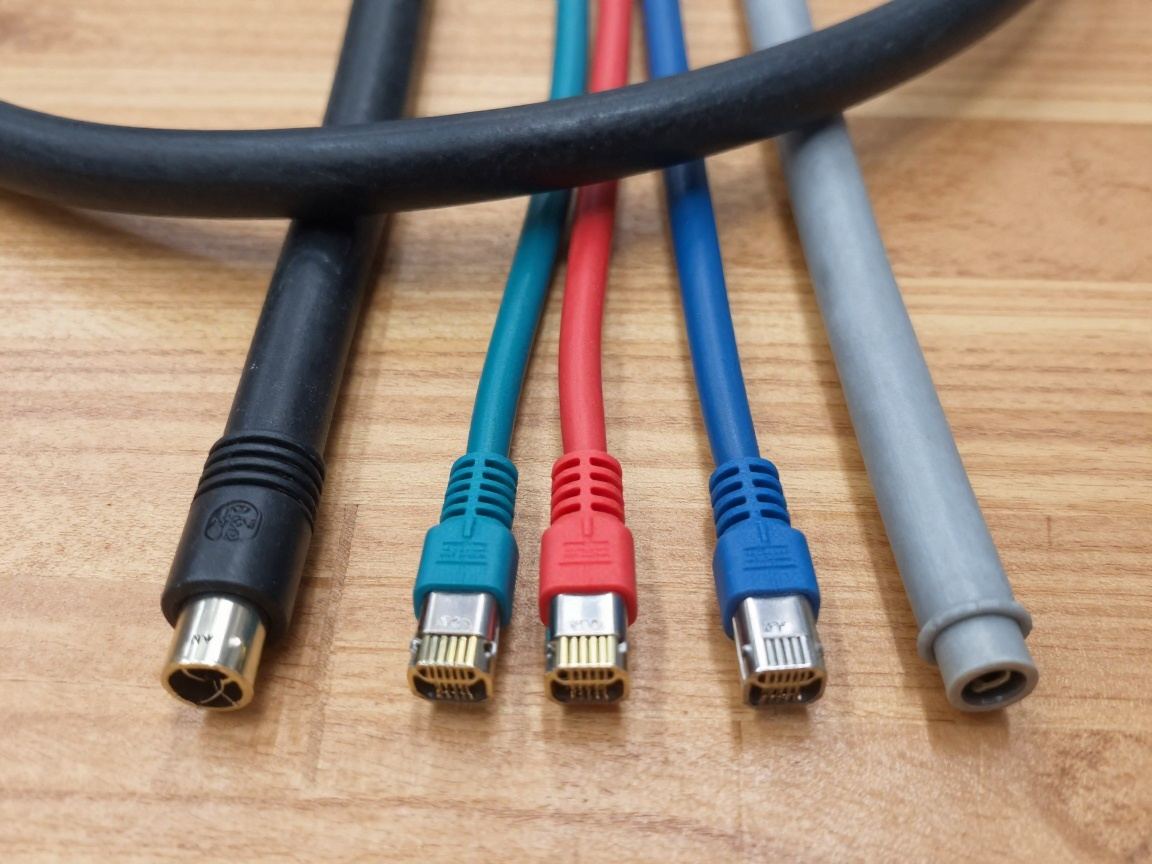

Übersicht verschiedener Kabelarten für die Elektroinstallation.
Materialauswahl: Die passenden Komponenten finden
Die Auswahl des richtigen Materials ist entscheidend für die Sicherheit und Funktionalität der Installation. Wählt die Kabel und Leitungen, die für die jeweilige Anwendung und Umgebung geeignet sind. Berücksichtigt die Stromstärke, die Spannung, die Temperatur, die mechanische Belastung und die Brandschutzanforderungen. Verwendet immer hochwertige Materialien, um Ausfälle und Schäden zu vermeiden.
Verlegetechniken: Wie man Kabel und Leitungen fachgerecht verlegt
Es gibt verschiedene Verlegetechniken, je nachdem, wo und wie die Kabel und Leitungen verlegt werden sollen. Von der Unterputzinstallation über die Verlegung in Kabelkanälen bis hin zur Außenverlegung gibt es eine Vielzahl von Möglichkeiten. Hier ein paar wichtige Aspekte:
Unterputzinstallation: Im Verborgenen, aber sicher
Bei der Unterputzinstallation werden die Kabel und Leitungen in Wänden, Decken oder Böden verlegt. Dies ist die gängigste Methode in Wohngebäuden, da sie eine saubere und ästhetische Lösung darstellt. Achtet darauf, dass die Kabel und Leitungen ausreichend vor mechanischer Beschädigung geschützt sind und dass die Isolierung intakt ist. Nutzt geeignete Kabelkanäle oder Rohre, um die Installation zu erleichtern und die Sicherheit zu gewährleisten.
Installation in Kabelkanälen und -trassen: Ordnung und Übersicht
Kabelkanäle und -trassen sind eine praktische Lösung für die Verlegung von Kabeln und Leitungen in Gewerbe- und Industriebauten. Sie ermöglichen eine übersichtliche Anordnung der Kabel und Leitungen, erleichtern die Wartung und Instandsetzung und bieten zusätzlichen Schutz. Achtet darauf, dass die Kabelkanäle und -trassen ausreichend dimensioniert sind und dass die Kabel und Leitungen ordnungsgemäß befestigt sind.
Außenverlegung: Schutz vor Witterung und mechanischer Belastung
Bei der Außenverlegung sind die Kabel und Leitungen besonders den Witterungseinflüssen und mechanischen Belastungen ausgesetzt. Verwendet daher geeignete Kabel und Leitungen, die für den Außenbereich zugelassen sind und über einen robusten Schutzmantel verfügen. Achtet darauf, dass die Kabel und Leitungen vor direkter Sonneneinstrahlung geschützt sind und dass sie ausreichend vor mechanischer Beschädigung geschützt werden.
Sicherheit: Euer oberstes Gebot
Die Sicherheit steht bei der Installation von Kabeln und Leitungen an erster Stelle. Elektrischer Strom ist gefährlich und kann schwere Verletzungen oder sogar den Tod verursachen. Achtet daher auf folgende Punkte:

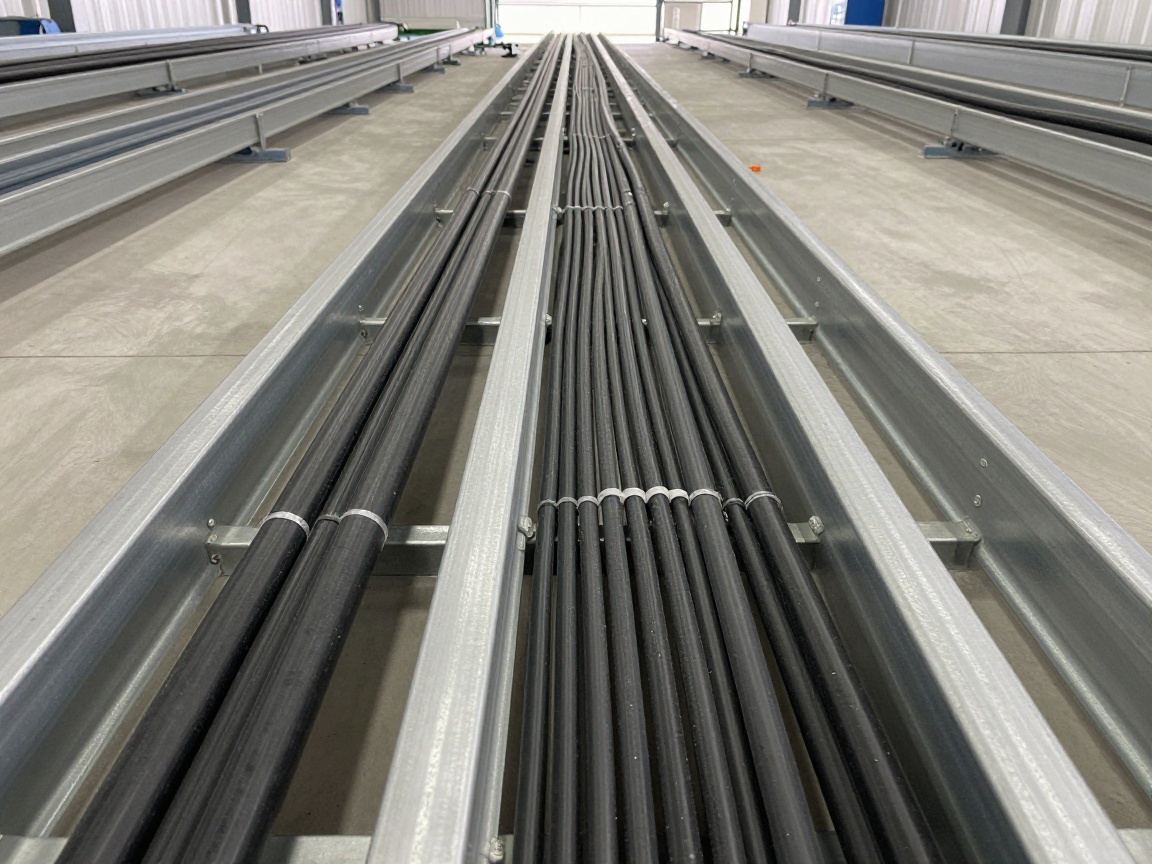

Fachgerechte Verlegung von Kabeln in einer industriellen Kabelrinne.
Schutzmaßnahmen: Sorgfältige Planung und Ausführung
Schaltet immer die Stromversorgung ab, bevor ihr mit der Arbeit beginnt. Verwendet geeignete Schutzkleidung und -werkzeuge. Achtet auf die Einhaltung der Sicherheitsvorschriften und -normen. Plant die Installation sorgfältig und führt sie fachgerecht aus.
Fehlerstrom-Schutzschalter (FI-Schalter): Lebensretter im Notfall
Ein Fehlerstrom-Schutzschalter, auch FI-Schalter genannt, ist eine lebensrettende Einrichtung, die bei einem Fehlerstrom, z.B. wenn ein Mensch einen Stromschlag bekommt, die Stromversorgung sofort unterbricht. Installiert immer einen FI-Schalter, um das Risiko eines Stromschlags zu minimieren. Der FI-Schalter ist euer bester Freund in Gefahrensituationen!
Werkzeuge und Materialien: Das richtige Equipment für Profis
Die richtige Ausrüstung ist für eine professionelle und sichere Installation unerlässlich. Hier sind einige wichtige Werkzeuge und Materialien, die ihr benötigt:
Werkzeuge: Vom Kabelmesser bis zum Kabelschneider
- Kabelmesser: Zum Abisolieren und Zuschneiden von Kabeln.
- Kabelschneider: Zum Schneiden von Kabeln mit großem Querschnitt.
- Abisolierzange: Zum präzisen Entfernen der Isolierung.
- Crimpzange: Zum Verbinden von Adern mit Aderendhülsen oder Kabelschuhen.
- Rohrzange: Zum Biegen und Verlegen von Rohren.
- Multimeter: Zum Messen von Spannung, Strom und Widerstand.
- Kabeltester: Zum Überprüfen der Kabelverbindungen.
Materialien: Kabel, Rohre, Verbinder und mehr
- Kabel und Leitungen: In den passenden Querschnitten und Ausführungen.
- Kabelkanäle und -rohre: Zum Schutz und zur Führung der Kabel.
- Verbinder und Klemmen: Zum Verbinden der Adern.
- Isoliermaterial: Zum Isolieren und Schützen der Verbindungen.
- Befestigungsmaterial: Zum Befestigen der Kabel und Leitungen.
Rechtliche Rahmenbedingungen: Normen, Vorschriften und Richtlinien
Als Elektroniker müsst ihr euch an eine Vielzahl von Normen, Vorschriften und Richtlinien halten. Dies dient nicht nur der Sicherheit, sondern auch der Qualität und Zuverlässigkeit der Installation.

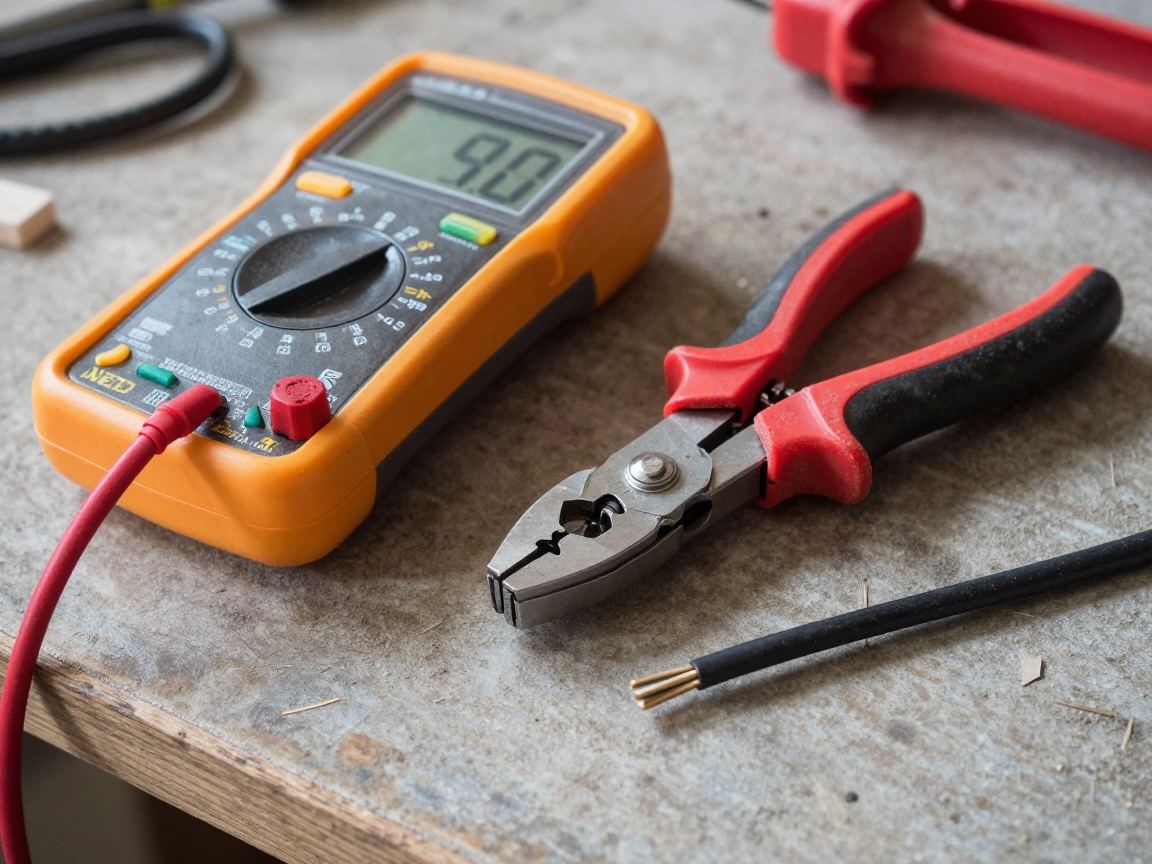

Professionelles Werkzeug für die Installation von Leitungen.
DIN-Normen und VDE-Bestimmungen: Die Grundlage eurer Arbeit
Die DIN-Normen und VDE-Bestimmungen legen die technischen Anforderungen an die Installation von Kabeln und Leitungen fest. Sie definieren beispielsweise die zulässigen Kabelquerschnitte, die Verlegetechniken und die Sicherheitsmaßnahmen. Informiert euch regelmäßig über die aktuellen Normen und Bestimmungen, um auf dem neuesten Stand zu bleiben.
Schutzbestimmungen und Bauvorschriften: Sicherheit geht vor
Neben den technischen Normen müsst ihr auch die Schutzbestimmungen und Bauvorschriften beachten. Diese regeln beispielsweise den Brandschutz, den Blitzschutz und den Schutz vor Überspannungen. Achtet auf die Einhaltung dieser Vorschriften, um Gefahren zu vermeiden und die Sicherheit zu gewährleisten.
Wartung und Instandsetzung: Die Lebensdauer verlängern
Auch nach der Installation ist eure Arbeit noch nicht getan. Regelmäßige Wartung und Instandsetzung sind entscheidend, um die Lebensdauer der Kabel und Leitungen zu verlängern und Ausfälle zu vermeiden.
Inspektion und Prüfung: Frühzeitige Erkennung von Schäden
Führt regelmäßig Inspektionen und Prüfungen durch, um Schäden an den Kabeln und Leitungen frühzeitig zu erkennen. Achtet auf Anzeichen von Überhitzung, Beschädigungen der Isolierung, Korrosion oder Feuchtigkeit. Lasst die Installation in regelmäßigen Abständen von einem Fachmann überprüfen.
Reparatur und Austausch: Wenn etwas kaputt geht
Wenn ihr Schäden an den Kabeln und Leitungen feststellt, müsst ihr diese reparieren oder austauschen. Verwendet immer hochwertige Materialien und führt die Reparaturen fachgerecht durch. Beachtet die Sicherheitsvorschriften und schaltet die Stromversorgung ab, bevor ihr mit der Arbeit beginnt.
Die Zukunft der Kabel- und Leitungsverlegung: Trends und Innovationen
Die Technologie entwickelt sich ständig weiter, und auch im Bereich der Kabel- und Leitungsverlegung gibt es immer wieder neue Trends und Innovationen.

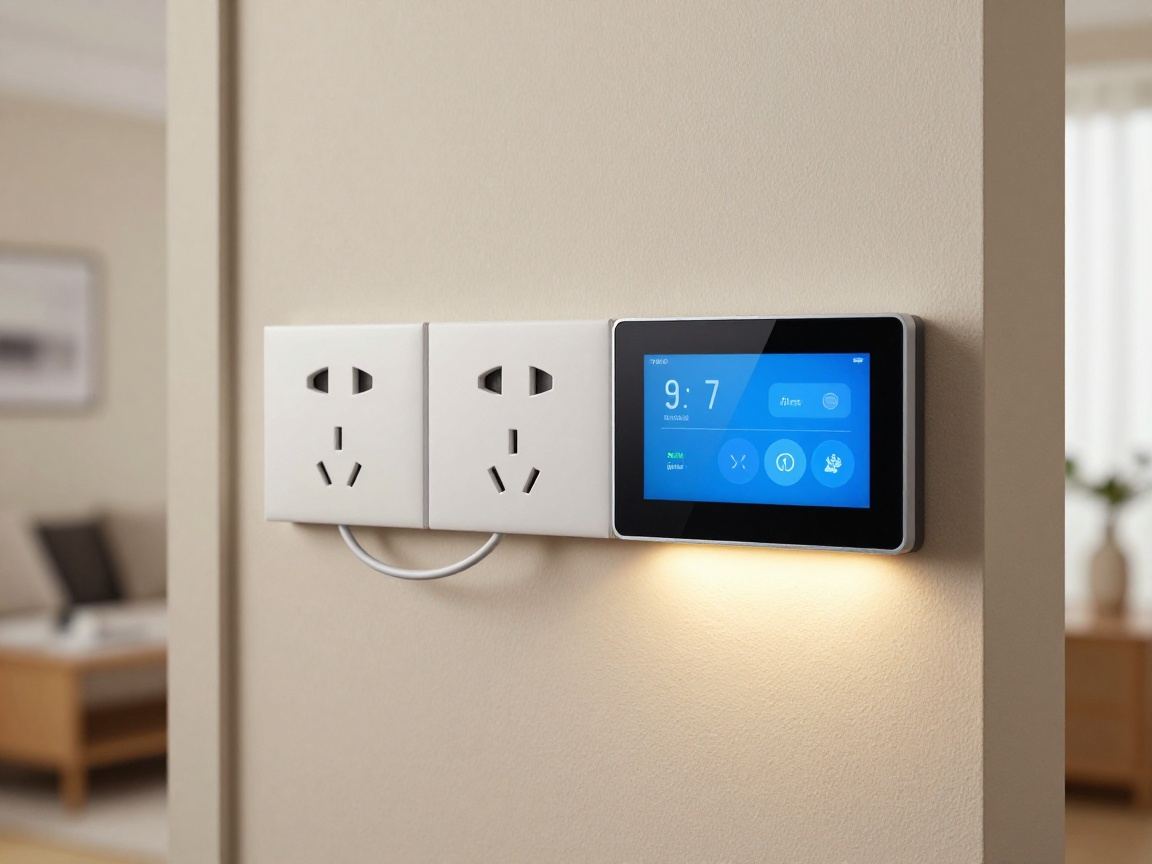

Moderne Elektroinstallation für Smart-Home-Systeme.
Smart Home und Gebäudetechnik: Vernetzte Lösungen
Immer mehr Gebäude werden mit Smart-Home-Technologie ausgestattet. Dies führt zu einer steigenden Nachfrage nach intelligenten Kabel- und Leitungsinstallationen, die eine reibungslose Kommunikation und Steuerung der verschiedenen Geräte ermöglichen.
Nachhaltigkeit und Energieeffizienz: Umweltfreundliche Lösungen
Auch die Nachhaltigkeit spielt eine immer größere Rolle. Es werden umweltfreundlichere Kabel und Leitungen entwickelt, die aus recycelten Materialien hergestellt werden oder einen geringeren Energieverbrauch aufweisen.
Fazit: Eure Expertise für eine sichere und zuverlässige Energieversorgung
Na, habt ihr jetzt einen besseren Überblick über das Verlegen von Kabeln und Leitungen? Als Elektroniker tragt ihr eine enorme Verantwortung, denn ihr sorgt dafür, dass unsere Häuser und Gebäude sicher und zuverlässig mit Strom versorgt werden. Von der Planung und Vorbereitung über die fachgerechte Installation bis hin zur Wartung und Instandsetzung – eure Expertise ist gefragt. Bleibt immer auf dem neuesten Stand der Technik, achtet auf die Einhaltung der Sicherheitsvorschriften und geht mit Freude an eure Arbeit, dann werdet ihr erfolgreich sein. Ihr seid die Helden des Stromnetzes, die dafür sorgen, dass die Lichter leuchten!
Häufig gestellte Fragen (FAQs)
-
Welche Qualifikationen brauche ich, um Kabel und Leitungen zu verlegen?
Eine abgeschlossene Ausbildung zum Elektroniker für Energie- und Gebäudetechnik oder eine vergleichbare Qualifikation ist in der Regel erforderlich. Zusätzlich sind Kenntnisse der relevanten Normen und Vorschriften unerlässlich. -
Welche Sicherheitsvorkehrungen muss ich beim Verlegen von Kabeln und Leitungen beachten?
Sicherheit steht an erster Stelle! Dazu gehören das Abschalten der Stromversorgung, das Tragen von Schutzkleidung und die Verwendung geeigneter Werkzeuge. Achtet auf die Einhaltung der Sicherheitsvorschriften und arbeitet stets sorgfältig. -
Welche Arten von Kabeln und Leitungen gibt es?
Es gibt eine Vielzahl von Kabel- und Leitungsarten, die für unterschiedliche Anwendungen und Umgebungen geeignet sind. Dazu gehören beispielsweise NYM-Kabel, Erdkabel, Koaxialkabel und Datenkabel. -
Was ist der Unterschied zwischen einem Kabel und einer Leitung?
Kabel bestehen aus mehreren Adern, die von einer Isolierung und einem Schutzmantel umgeben sind, während Leitungen einzelne oder mehrere Adern ohne zusätzlichen Schutzmantel sein können. -
Wie oft sollten Kabel und Leitungen gewartet werden?
Regelmäßige Wartung ist wichtig, um die Lebensdauer der Kabel und Leitungen zu verlängern. Inspektionen sollten in regelmäßigen Abständen, idealerweise jährlich oder je nach Bedarf, durchgeführt werden.
