Kurzschluss und Unterbrechung sicher finden: Erfahren Sie, wie Sie mit Multimeter und Durchgangsprüfer elektrische Defekte systematisch und fachgerecht diagnostizieren.
Identifizierung von Kurzschlüssen und Unterbrechungen im Handlungsfeld Fehlersuche und Diagnose des Gewerks Elektroreparaturen
Auf einen Blick
- Ein Kurzschluss entsteht durch die direkte Verbindung zweier Leiter mit unterschiedlichem Potenzial ohne Widerstand, was zu extrem hohen Strömen und Brandgefahr führt.
- Zur Identifikation von Unterbrechungen dienen der Durchgangsprüfer für die Signalprüfung sowie das Multimeter zur Messung eines unendlich hohen Widerstands.
- Das Isolationsmessgerät (Megger) ist essenziell, um den Isolationswiderstand von Leitungen zu prüfen und gefährliche Isolationsfehler zu detektieren.
- Die systematische Fehlersuche bei Kurzschlüssen erfolgt durch Sichtprüfung auf Brandspuren sowie die Messung niedriger Widerstände zwischen den Leitern mittels Multimeter.
- Häufige Fehlerquellen wie lose Verbindungen, Kabelbrüche oder defekte Bauteile müssen durch Festziehen von Schrauben, Austausch beschädigter Kabel oder Prüfung der Nennleistung behoben werden.
- Vor Beginn jeder Reparatur muss die Stromversorgung abgeschaltet, gegen Wiedereinschalten gesichert und die Spannungsfreiheit mittels Spannungsprüfer verifiziert werden.
Na, habt ihr euch schon mal gefragt, was passiert, wenn plötzlich der Strom ausfällt oder ein Gerät nicht mehr funktioniert? Im Handlungsfeld Fehlersuche und Diagnose des Gewerks Elektroreparaturen sind wir mittendrin im Geschehen. Hier geht es um die knifflige Aufgabe, Kurzschlüsse und Unterbrechungen aufzuspüren, bevor sie zu größeren Problemen oder gar gefährlichen Situationen führen. Aber keine Sorge, wir gehen das Schritt für Schritt an und machen die Sache für euch ein bisschen greifbarer. Lasst uns eintauchen in die Welt der Elektrik und gemeinsam die Ursachen für Stromausfälle und Gerätefehler auf den Grund gehen!
Willkommen in der Welt der Elektroreparaturen: Ein Überblick
Elektroreparaturen sind mehr als nur das Austauschen einer Glühbirne. Es ist ein komplexes Feld, das ein tiefes Verständnis von Stromkreisen, Bauteilen und Sicherheitsvorkehrungen erfordert. Egal, ob es sich um die Reparatur eines Toasters, die Wartung einer komplexen Industrieanlage oder die Installation eines neuen Beleuchtungssystems handelt, das Ziel ist immer dasselbe: die Wiederherstellung der Funktionalität und die Gewährleistung der Sicherheit. Im Mittelpunkt stehen dabei die Fehlersuche und Diagnose. Das ist wie eine Detektivarbeit, bei der wir die Ursachen für Störungen aufspüren und beheben müssen. Klingt spannend, oder?
Die Grundlagen: Was sind Kurzschlüsse und Unterbrechungen?
Bevor wir uns in die Tiefen der Fehlersuche stürzen, sollten wir die Basics klären. Was genau sind eigentlich Kurzschlüsse und Unterbrechungen?
Kurzschlüsse: Der unerwünschte Weg des Stroms
Stellt euch vor, der Strom ist wie ein Fluss, der seinen Weg durch Kabel und Geräte sucht. Ein Kurzschluss ist wie eine Abkürzung, die der Strom nimmt, ohne den vorgesehenen Weg zu folgen. Das passiert, wenn zwei Leiter mit unterschiedlichem Potenzial direkt miteinander verbunden werden, ohne einen Widerstand dazwischen. Dadurch fließt ein sehr hoher Strom, der zu Überhitzung, Funkenbildung und im schlimmsten Fall zu Bränden führen kann. Denk an eine Brücke, die plötzlich einstürzt, weil sie zu viel Gewicht tragen muss.
Unterbrechungen: Der plötzliche Stromausfall
Eine Unterbrechung ist das genaue Gegenteil eines Kurzschlusses. Hier wird der Stromkreis unterbrochen, der Fluss des Stroms gestoppt. Das kann durch einen defekten Schalter, ein gerissenes Kabel, eine durchgebrannte Sicherung oder einfach durch einen losen Kontakt verursacht werden. Stell dir vor, die Brücke wird komplett zerstört, sodass niemand mehr darüber fahren kann. Keine Verbindung, kein Strom, einfach alles aus.
Werkzeuge und Techniken: Die Detektivausrüstung für Elektroreparateure
Wie in jeder Detektivgeschichte braucht es auch hier die richtigen Werkzeuge, um die Fälle zu lösen. Für Elektroreparateure gibt es eine Reihe von nützlichen Helfern, die uns bei der Suche nach Kurzschlüssen und Unterbrechungen unterstützen.
Multimeter: Das Allround-Talent
Das Multimeter ist das Schweizer Taschenmesser der Elektriker. Es kann Spannung, Strom und Widerstand messen. Mit ihm können wir prüfen, ob Strom fließt, ob ein Bauteil durchlässig ist oder ob ein Kabelbruch vorliegt. Es ist wie ein Detektor, der uns die entscheidenden Hinweise liefert.
Durchgangsprüfer: Der schnelle Helfer

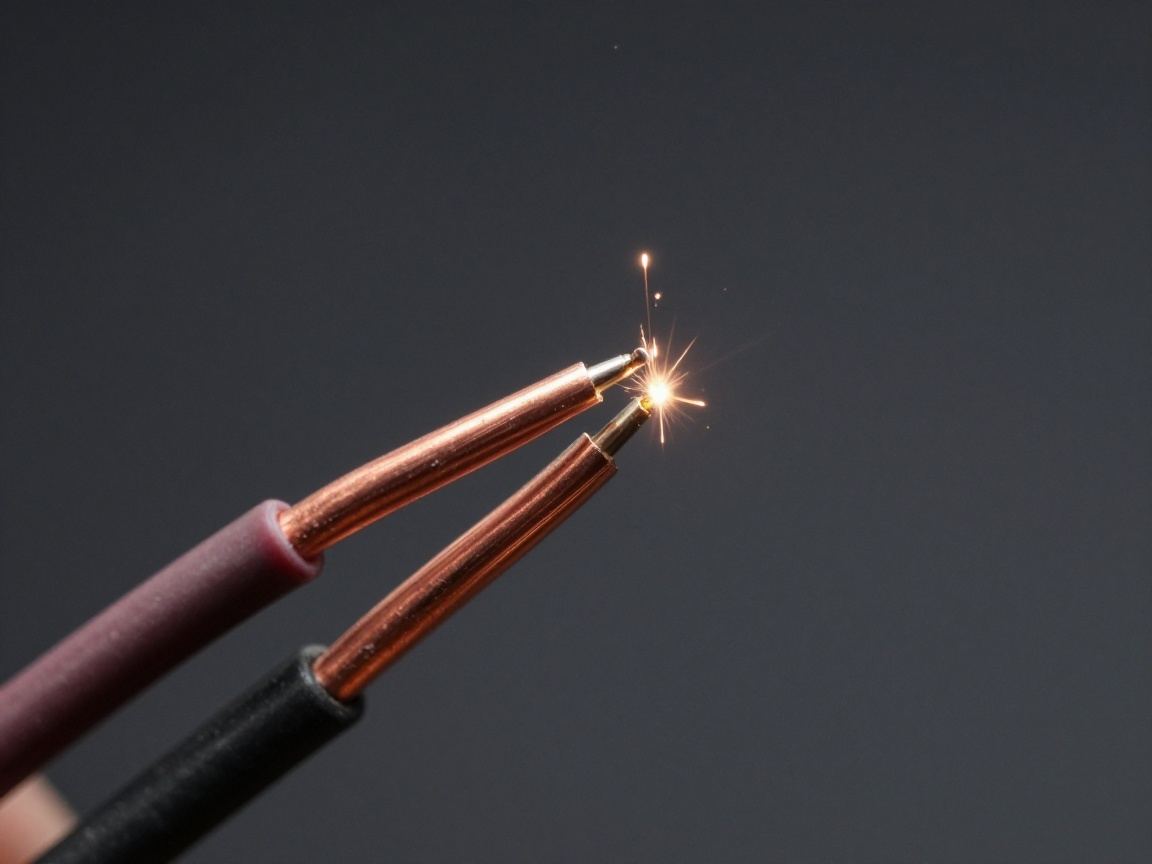

Visualisierung eines Kurzschlusses durch Kontakt blanker Leiter.
Der Durchgangsprüfer ist ein einfaches, aber effektives Werkzeug. Er signalisiert uns, ob ein Stromkreis geschlossen ist oder ob eine Unterbrechung vorliegt. Einfach die Prüfleitungen an die Enden des Stromkreises halten – leuchtet die Lampe oder ertönt ein Signal, ist der Durchgang gegeben.
Isolationsmessgerät: Für die Sicherheit unerlässlich
Das Isolationsmessgerät, auch Megger genannt, misst den Isolationswiderstand von Leitungen und Geräten. Es hilft uns, Isolationsfehler zu erkennen, die zu gefährlichen Situationen führen können. Wir können uns damit vergewissern, dass die Isolierung intakt ist und keine Gefahr von Stromschlägen besteht.
Schritt-für-Schritt-Anleitung: So findet man Kurzschlüsse
Die Suche nach Kurzschlüssen erfordert ein systematisches Vorgehen. Hier ist eine Schritt-für-Schritt-Anleitung, die euch dabei helfen kann:
1. Sicherheitsvorkehrungen: Erst die Sicherheit, dann die Arbeit
Sicherheit geht vor! Bevor ihr euch an die Arbeit macht, müsst ihr sicherstellen, dass die Stromversorgung abgeschaltet und gegen Wiedereinschalten gesichert ist. Benutzt geeignete Schutzkleidung, wie Handschuhe und Schutzbrille. Achtet darauf, dass ihr auf trockenem Untergrund arbeitet.
2. Sichtprüfung: Das erste Indiz
Oftmals kann man einen Kurzschluss mit bloßem Auge erkennen. Überprüft die Kabel und Geräte auf sichtbare Schäden wie verbrannte Stellen, Risse oder lose Verbindungen. Auch der Geruch kann ein wichtiger Hinweis sein – ein verbrannter Geruch deutet oft auf einen Kurzschluss hin.
3. Messungen: Die Wahrheit ans Licht bringen
Mit dem Multimeter könnt ihr nun gezielt Messungen durchführen. Misst den Widerstand zwischen den Leitern. Ein niedriger Widerstand deutet auf einen Kurzschluss hin. Trennt einzelne Bauteile und Leitungen, um den Fehler einzugrenzen.
4. Fehler eingrenzen: Die Suche verfeinern
Wenn ihr den Bereich mit dem Kurzschluss eingegrenzt habt, könnt ihr die Suche verfeinern. Trennt einzelne Bauteile und Leitungen, um den Fehler zu lokalisieren. Denkt daran, das Multimeter als Helfer zu nutzen, um den Weg des Kurzschlusses zu verfolgen.
Schritt-für-Schritt-Anleitung: So findet man Unterbrechungen

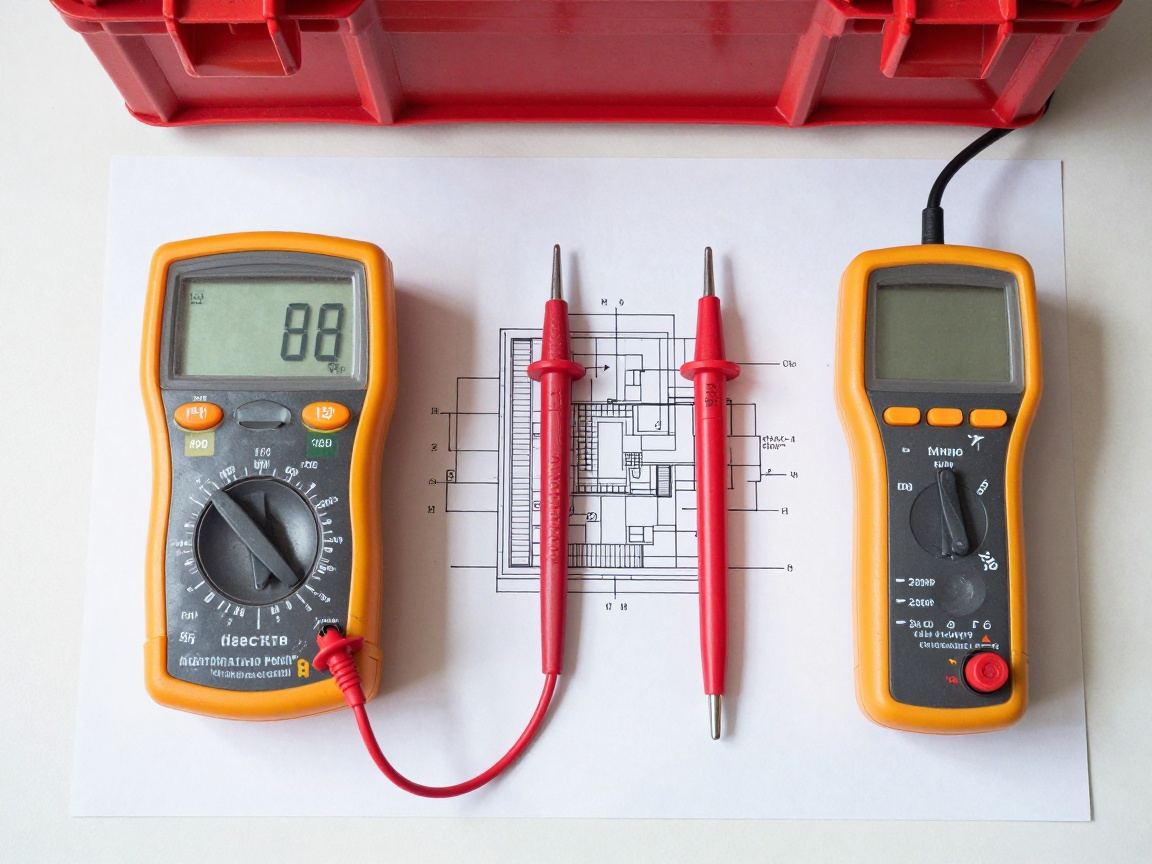

Professionelles Equipment für die elektrische Fehlersuche.
Auch die Suche nach Unterbrechungen erfordert eine systematische Vorgehensweise. Hier ist eine Anleitung, die euch helfen kann:
1. Sichtprüfung: Auf der Suche nach Bruchstellen
Beginnt mit einer gründlichen Sichtprüfung. Sucht nach Kabelbrüchen, losen Verbindungen oder beschädigten Schaltern. Auch korrodierte Kontakte können eine Unterbrechung verursachen. Achtet auf ungewöhnliche Stellen, an denen die Kabel stark gebogen oder beansprucht werden.
2. Durchgangsprüfung: Der schnelle Test
Mit dem Durchgangsprüfer könnt ihr schnell und einfach prüfen, ob der Stromkreis geschlossen ist. Haltet die Prüfleitungen an die Enden des Stromkreises. Leuchtet die Lampe oder ertönt ein Signal, ist der Durchgang gegeben. Wenn nicht, liegt eine Unterbrechung vor.
3. Messungen mit dem Multimeter: Der genaue Weg
Mit dem Multimeter könnt ihr den Widerstand messen. Wenn der Widerstand unendlich hoch ist, liegt eine Unterbrechung vor. Trennt einzelne Bauteile und Leitungen, um den Fehler einzugrenzen. Geht Schritt für Schritt vor, um die Ursache zu finden.
4. Fehlerbehebung: Die Reparatur des Stromkreises
Wenn ihr die Ursache der Unterbrechung gefunden habt, könnt ihr mit der Reparatur beginnen. Ersetzt defekte Kabel oder Schalter, zieht lose Verbindungen fest oder reinigt korrodierte Kontakte. Achtet darauf, dass ihr die Reparatur fachgerecht durchführt und die Sicherheitsbestimmungen beachtet.
Häufige Fehlerquellen und ihre Behebung
In der Elektrotechnik gibt es einige Bereiche, die besonders anfällig für Fehler sind. Hier sind einige Beispiele und wie man sie beheben kann:
Lose Verbindungen: Das Wackelkontakt-Problem
Lose Verbindungen sind eine häufige Ursache für Unterbrechungen. Sie können durch Vibrationen, Korrosion oder einfach durch Alterung entstehen. Achtet auf korrekte Kontaktierung und zieht die Schrauben fest.
Kabelbrüche: Die Bruchstelle im Stromfluss

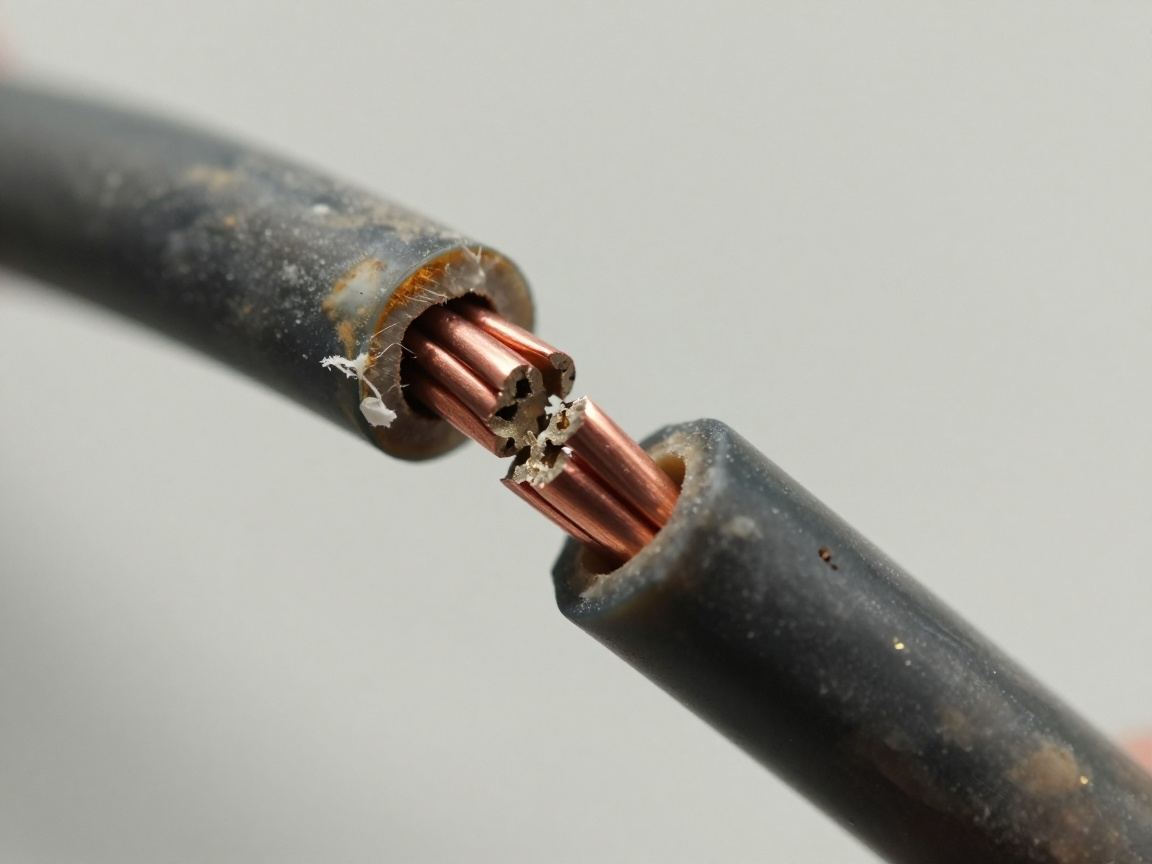

Beispiel für eine Unterbrechung im Leitermaterial.
Kabelbrüche können durch mechanische Belastung, Alterung oder durch Nagetiere verursacht werden. Überprüft die Kabel regelmäßig und ersetzt beschädigte Kabel. Achtet darauf, dass ihr die richtige Kabelart und den richtigen Querschnitt verwendet.
Defekte Bauteile: Wenn der Schalter versagt
Schalter, Sicherungen und andere Bauteile können durch Verschleiß oder Überlastung versagen. Testet die Bauteile regelmäßig und ersetzt defekte Teile. Achtet auf die richtige Nennleistung und die richtige Bauart der Bauteile.
Sicherheit geht vor: Wichtige Hinweise für Elektroreparateure
Sicherheit ist das A und O in der Elektrotechnik. Hier sind einige wichtige Hinweise, die ihr unbedingt beachten solltet:
Strom abschalten: Der wichtigste Schritt
Bevor ihr mit der Arbeit beginnt, müsst ihr die Stromversorgung abschalten und gegen Wiedereinschalten sichern. Verwendet einen Spannungsprüfer, um sicherzustellen, dass die Leitungen spannungsfrei sind.
Schutzkleidung: Eure Lebensversicherung
Tragt geeignete Schutzkleidung, wie Handschuhe, Schutzbrille und festes Schuhwerk. Achtet darauf, dass eure Kleidung keine Metallteile enthält, die zu einem Kurzschluss führen könnten.
Fachgerechte Reparatur: Keine Experimente
Führt Reparaturen nur fachgerecht aus und verwendet die richtigen Werkzeuge und Materialien. Wenn ihr euch unsicher seid, lasst die Arbeit von einem Elektriker ausführen.
Fehler vermeiden: Präventive Maßnahmen
Vorbeugen ist besser als heilen, auch in der Elektrotechnik. Hier sind einige präventive Maßnahmen, die euch helfen können, Fehler zu vermeiden:
Regelmäßige Inspektionen: Der frühe Vogel fängt den Wurm

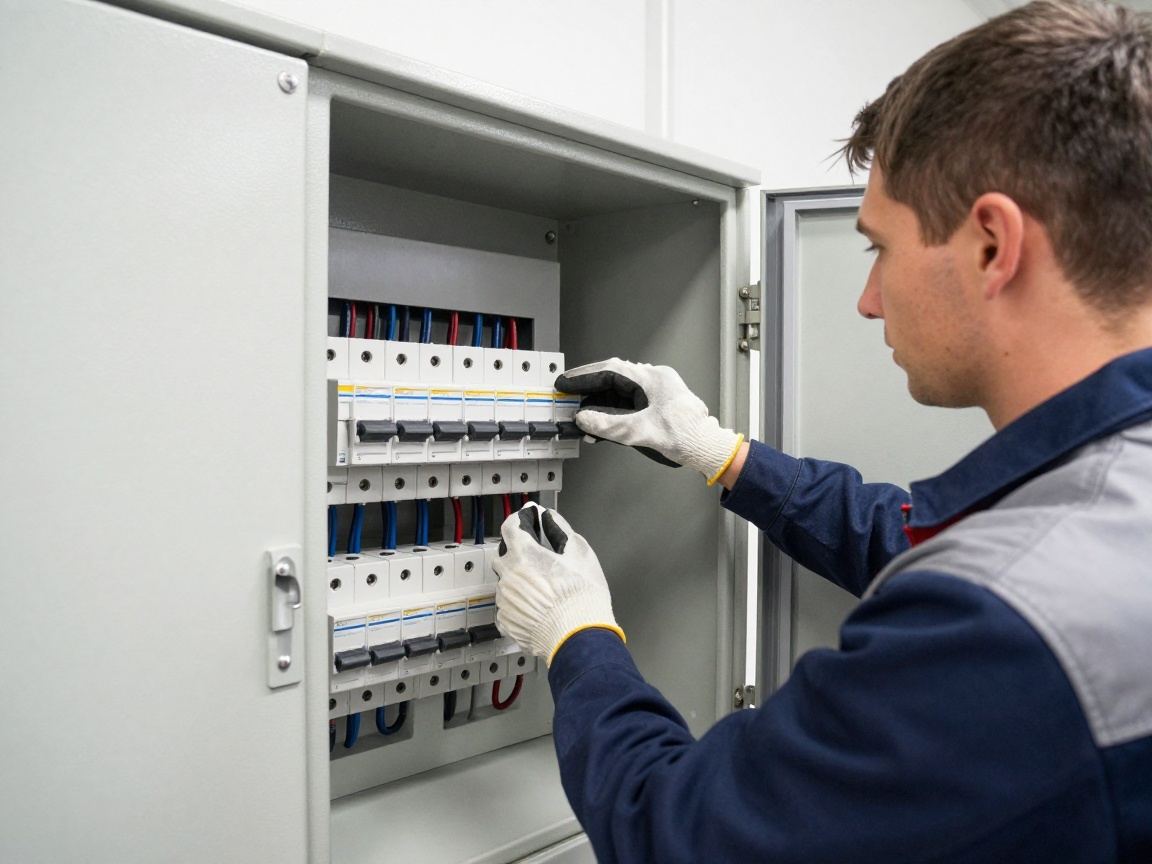

Professionelle Fehlersuche an einer elektrischen Verteilung.
Lasst eure Elektroinstallationen regelmäßig von einem Elektriker überprüfen. So können potenzielle Fehler frühzeitig erkannt und behoben werden.
Richtige Installation: Der Grundstein für Sicherheit
Achtet auf eine fachgerechte Installation, die den aktuellen Sicherheitsstandards entspricht. Verwendet hochwertige Materialien und Werkzeuge.
Schulungen und Weiterbildung: Auf dem Laufenden bleiben
Nehmt regelmäßig an Schulungen und Weiterbildungen teil, um euer Wissen und eure Fähigkeiten auf dem neuesten Stand zu halten. Die Elektrotechnik entwickelt sich ständig weiter, also bleibt am Ball!
Schlussgedanken: Die Kunst der Elektroreparatur
Die Fehlersuche und Diagnose im Bereich der Elektroreparaturen ist eine anspruchsvolle, aber auch faszinierende Aufgabe. Sie erfordert ein tiefes Verständnis der elektrischen Grundlagen, die Fähigkeit, systematisch vorzugehen und vor allem die Bereitschaft, sich kontinuierlich weiterzubilden. Mit den richtigen Werkzeugen, Techniken und Sicherheitsvorkehrungen könnt ihr Kurzschlüsse und Unterbrechungen aufspüren und beheben, bevor sie zu größeren Problemen oder gefährlichen Situationen führen. Denkt daran, dass Sicherheit immer an erster Stelle steht. Also, ran an die Arbeit und werdet zu wahren Elektro-Detektiven!
FAQs
1. Was ist der Unterschied zwischen einem Kurzschluss und einer Unterbrechung?
Ein Kurzschluss ist eine ungewollte Verbindung, die den Stromfluss abkürzt, während eine Unterbrechung den Stromfluss vollständig unterbricht.
2. Welche Werkzeuge benötige ich, um Kurzschlüsse und Unterbrechungen zu finden?
Die wichtigsten Werkzeuge sind ein Multimeter, ein Durchgangsprüfer und ein Isolationsmessgerät.
3. Was muss ich beachten, bevor ich mit Elektroreparaturen beginne?
Vor der Arbeit muss die Stromversorgung abgeschaltet und gegen Wiedereinschalten gesichert werden. Tragt geeignete Schutzkleidung, wie Handschuhe und Schutzbrille.
4. Wie kann ich einen Kurzschluss lokalisieren?
Beginnt mit einer Sichtprüfung, messt den Widerstand mit dem Multimeter und grenzt den Fehlerbereich ein, indem ihr einzelne Bauteile und Leitungen trennt.
5. Wie kann ich Unterbrechungen in einem Stromkreis finden?
Führt eine Sichtprüfung durch, testet mit dem Durchgangsprüfer und messt mit dem Multimeter den Widerstand. Trennt dann einzelne Bauteile und Leitungen, um die Ursache zu finden.
