Montage von Verteilerkästen und Unterverteilungen im Handlungsfeld Installation und Montage des Gewerks Elektrik

Hallo zusammen, Elektriker-Freunde! Heute tauchen wir tief in die Welt der Elektrik ein, speziell in die Installation und Montage von Verteilerkästen und Unterverteilungen. Das ist ein Thema, das euch im Arbeitsalltag immer wieder begegnen wird. Egal ob in einem Neubau, bei einer Sanierung oder bei Wartungsarbeiten – die sichere und fachgerechte Installation dieser Komponenten ist von entscheidender Bedeutung. Also, schnallt euch an, denn wir gehen auf eine spannende Reise durch die Welt der Stromverteilung!

1. Was sind Verteilerkästen und Unterverteilungen eigentlich?

Lasst uns ganz von vorne beginnen. Was genau sind denn Verteilerkästen und Unterverteilungen? Stell dir das Stromnetz in deinem Haus wie eine riesige Autobahn vor. Der Hauptanschluss, die Hauptverteilung, ist der Eingang zur Autobahn. Von dort aus muss der Strom zu den verschiedenen „Zielen“ gelangen: den Steckdosen, den Lampen, den Geräten. Hier kommen die Verteilerkästen und Unterverteilungen ins Spiel.

Ein Verteilerkasten ist, vereinfacht gesagt, ein kleinerer Knotenpunkt. Er verteilt den Strom auf kleinere Bereiche, wie zum Beispiel auf einzelne Räume oder Bereiche eines Gebäudes. Denkt an ihn als eine Art Rastplatz auf der Autobahn, wo der Strom kurz pausiert, bevor er seine Reise fortsetzt. Eine Unterverteilung ist dann eine größere, komplexere Einheit, die oft im Keller oder in einem separaten Technikraum installiert wird. Sie ist das Herzstück der Stromverteilung in einem Gebäude, vergleichbar mit einer großen Autobahnkreuzung. Hier werden die Hauptleitungen auf die einzelnen Stromkreise aufgeteilt und abgesichert. Sie enthalten Sicherungen, Fehlerstrom-Schutzschalter (FI-Schalter) und oft auch Messgeräte.

2. Die Bedeutung von Sicherheit bei der Installation

Sicherheit geht vor! Das ist das oberste Gebot bei allen Arbeiten im Bereich der Elektrik. Falsch installierte Verteilerkästen und Unterverteilungen können zu lebensgefährlichen Situationen führen: Stromschläge, Brände und schwere Schäden an elektrischen Geräten sind nur einige der möglichen Folgen. Deshalb ist es so wichtig, die geltenden Vorschriften und Normen (wie z.B. die VDE-Vorschriften) genau zu kennen und zu befolgen.

Denkt daran: Strom ist unsichtbar, aber er kann verdammt gefährlich sein. Die ordnungsgemäße Installation und regelmäßige Wartung sind essentiell, um Unfälle zu vermeiden und die Sicherheit aller zu gewährleisten. Tragt immer die vorgeschriebene Schutzkleidung, verwendet geeignetes Werkzeug und arbeitet mit der nötigen Sorgfalt. Ein kleiner Fehler kann weitreichende Konsequenzen haben!

3. Vorbereitung ist die halbe Miete: Planung und Materialauswahl

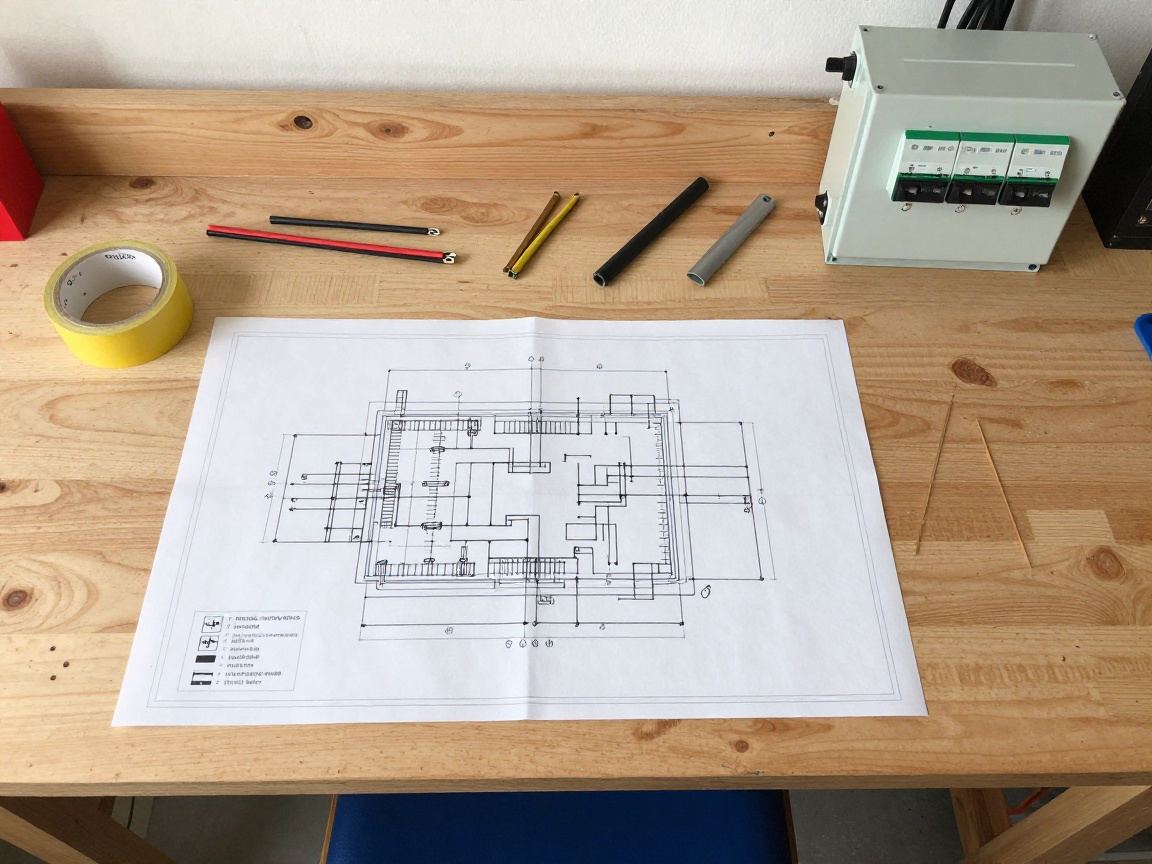

Bevor ihr auch nur eine Schraube anfasst, ist die Planung das A und O. Überlegt euch, welche Stromkreise in dem betreffenden Bereich benötigt werden. Wie viele Steckdosen, Lampen, Geräte müssen versorgt werden? Welche Leistung benötigen diese Geräte? Macht euch detaillierte Skizzen und Leitungspläne.

Die Materialauswahl ist ebenso wichtig. Wählt hochwertige Verteilerkästen und Unterverteilungen aus, die den Anforderungen entsprechen. Achtet auf die Schutzart (IP-Schutzart), die für den jeweiligen Einsatzort geeignet ist. Nehmt immer Kabel und Leitungen mit ausreichendem Querschnitt, um eine sichere Stromversorgung zu gewährleisten. Achtet auch auf die Qualität der Klemmen, Sicherungen und FI-Schalter. Billige Komponenten können im schlimmsten Fall zum Brandrisiko werden!

4. Schritt-für-Schritt: Die Montage von Verteilerkästen

Die Montage von Verteilerkästen ist ein relativ einfacher Prozess, der aber dennoch sorgfältig durchgeführt werden muss. Hier eine grobe Anleitung:

• Standortwahl: Wählt einen geeigneten Standort für den Verteilerkasten, der leicht zugänglich und gut belüftet ist. Achtet darauf, dass der Kasten vor Feuchtigkeit und mechanischen Beschädigungen geschützt ist.
• Befestigung: Befestigt den Verteilerkasten sicher an der Wand oder an einer anderen geeigneten Konstruktion. Verwendet hierfür geeignete Dübel und Schrauben.
• Kabel einführen: Führt die Kabel durch die dafür vorgesehenen Öffnungen in den Verteilerkasten ein. Achtet darauf, dass die Kabel sauber eingeführt und ausreichend abgedichtet sind, um das Eindringen von Feuchtigkeit zu verhindern.
• Anschließen: Schließt die Kabel an die entsprechenden Klemmen im Verteilerkasten an. Achtet auf die korrekte Polung und zieht die Klemmen fest an.
• Beschriften: Beschriftet die Kabel und Klemmen eindeutig, um spätere Wartungsarbeiten zu erleichtern.
• Deckel schließen: Verschließt den Deckel des Verteilerkastens sicher.

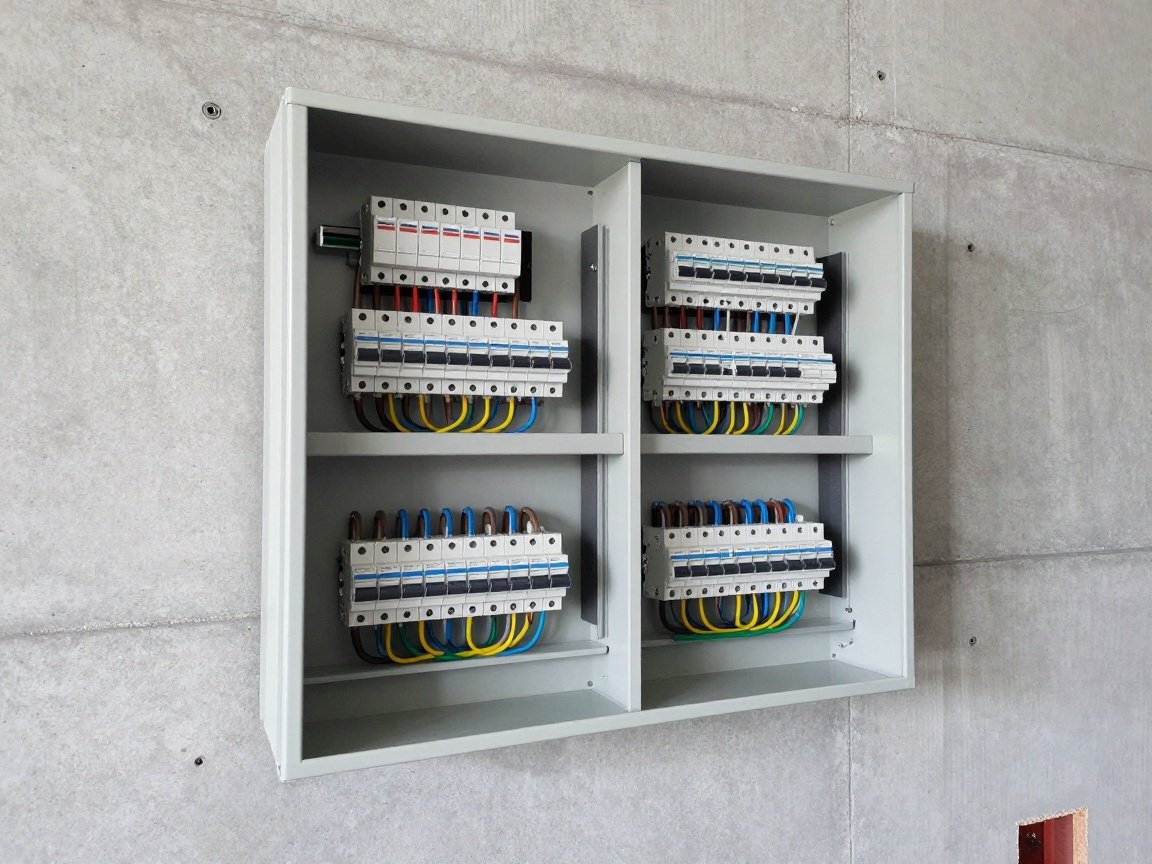

5. Die Kunst der Unterverteilungs-Montage: Ein komplexerer Ansatz

Die Montage einer Unterverteilung ist deutlich komplexer als die eines einfachen Verteilerkastens. Hier geht es um wesentlich mehr Komponenten und Stromkreise. Hier sind einige wichtige Aspekte, die ihr beachten solltet:

• Der richtige Ort: Wählt einen trockenen, gut belüfteten Raum für die Unterverteilung. Achtet darauf, dass der Raum ausreichend groß ist, um alle Komponenten unterzubringen und Wartungsarbeiten zu erleichtern.
• Die richtige Größe: Die Unterverteilung muss groß genug sein, um alle benötigten Stromkreise und Komponenten aufzunehmen. Plant genügend Reserve, um zukünftige Erweiterungen zu ermöglichen.
• Leitungsführung: Verlegt die Leitungen sauber und übersichtlich. Achtet darauf, dass die Leitungen nicht geknickt oder beschädigt werden. Nutzt Kabelkanäle und Kabelführungen, um Ordnung zu schaffen.
• Die richtige Absicherung: Die Unterverteilung muss mit den richtigen Sicherungen und FI-Schaltern ausgestattet sein, um die einzelnen Stromkreise abzusichern. Beachtet die geltenden Vorschriften und Normen.
• Der richtige Anschluss: Schließt die Kabel sorgfältig und sicher an die entsprechenden Klemmen an. Achtet auf die korrekte Polung und zieht die Klemmen fest an.
• Der richtige Test: Nach der Montage müsst ihr alle Stromkreise testen, um sicherzustellen, dass sie ordnungsgemäß funktionieren.

6. Werkzeuge und Materialien, die ihr benötigt

Für die Installation von Verteilerkästen und Unterverteilungen benötigt ihr eine Reihe von Werkzeugen und Materialien. Hier eine kleine Übersicht:

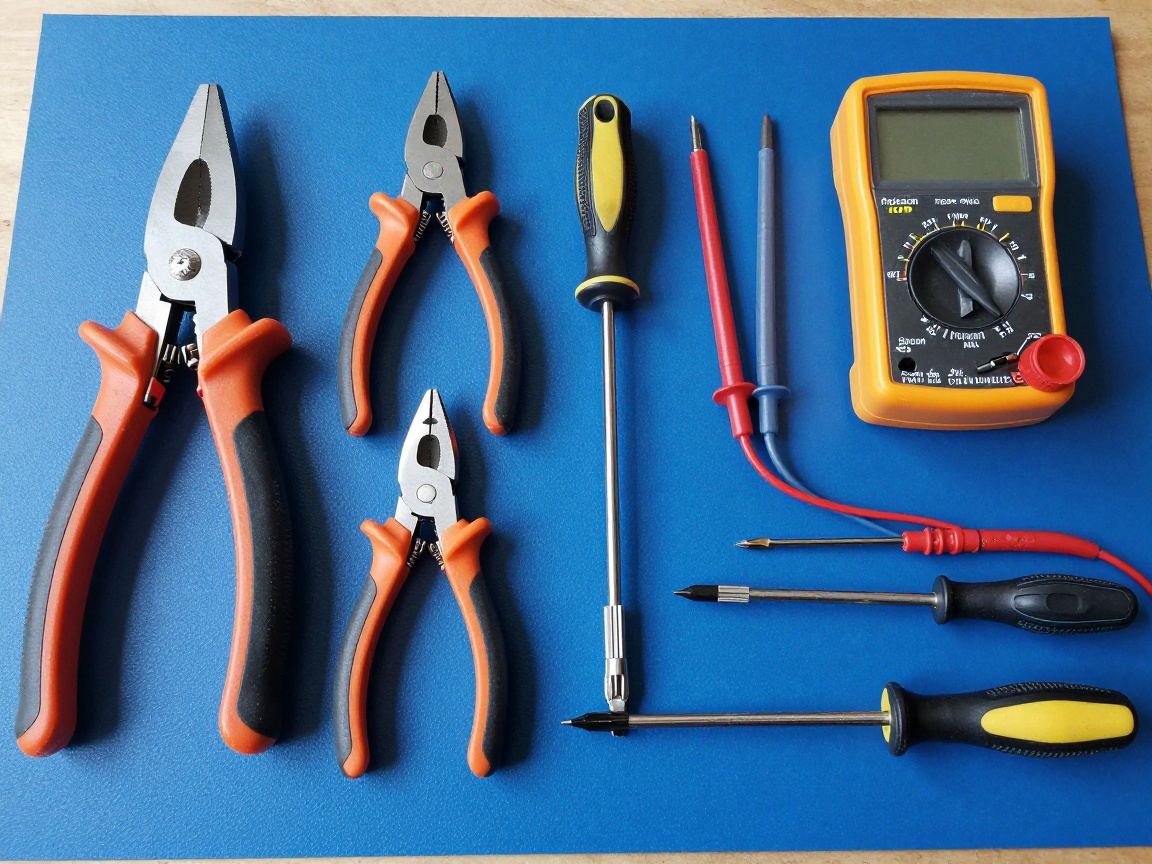

• Werkzeuge: Schraubendreher (verschiedene Größen und Ausführungen), Zangen (Kombizange, Seitenschneider, Abisolierzange), Kabelmesser, Hammer, Bohrmaschine, Wasserwaage, Messwerkzeuge (Multimeter, Leitungssucher).
• Materialien: Verteilerkästen und Unterverteilungen, Kabel und Leitungen (verschiedene Querschnitte), Klemmen, Sicherungen, FI-Schalter, Kabelkanäle, Kabelführungen, Dübel, Schrauben, Beschriftungsmaterial.
• Schutzkleidung: Schutzbrille, Handschuhe, Sicherheitsschuhe.

Denkt immer daran: Qualität ist wichtig! Investiert in gutes Werkzeug und hochwertiges Material, um eure Arbeit zu erleichtern und die Sicherheit zu gewährleisten.

7. Fehler, die ihr unbedingt vermeiden solltet

Es gibt einige typische Fehler, die bei der Installation von Verteilerkästen und Unterverteilungen immer wieder gemacht werden. Hier ein paar Beispiele:

• Falsche Materialauswahl: Die Verwendung von minderwertigen Komponenten kann zu gefährlichen Situationen führen. Achtet auf Qualität!
• Fehlerhafte Leitungsführung: Geknickte oder beschädigte Leitungen können Kurzschlüsse verursachen. Achtet auf eine saubere und ordnungsgemäße Leitungsführung.
• Falsche Absicherung: Die Verwendung von zu kleinen oder zu großen Sicherungen kann zu Schäden an den Geräten oder zu Bränden führen. Beachtet die geltenden Vorschriften.
• Unzureichende Beschriftung: Unbeschriftete Kabel und Klemmen machen spätere Wartungsarbeiten unnötig kompliziert. Beschriftet alles eindeutig!
• Vernachlässigung der Sicherheit: Arbeitet immer mit der notwendigen Schutzkleidung und schaltet vor Beginn der Arbeiten die Stromversorgung ab.

8. Wartung und Instandhaltung: Für eine langfristige Sicherheit

Die Installation ist nur der erste Schritt. Regelmäßige Wartung und Instandhaltung sind unerlässlich, um die Sicherheit und Funktionalität von Verteilerkästen und Unterverteilungen langfristig zu gewährleisten.

• Regelmäßige Inspektion: Führt in regelmäßigen Abständen eine Sichtprüfung der Verteilerkästen und Unterverteilungen durch. Achtet auf Beschädigungen, lose Klemmen und Verschmutzungen.
• Reinigung: Reinigt die Verteilerkästen und Unterverteilungen regelmäßig von Staub und Schmutz.
• Prüfung der Schutzmaßnahmen: Überprüft regelmäßig die Funktion der Sicherungen und FI-Schalter.
• Dokumentation: Dokumentiert alle Wartungsarbeiten und Inspektionen.

Denkt daran: Wartung ist wie eine Versicherung für eure Stromversorgung. Sie schützt vor unerwarteten Ausfällen und erhöht die Lebensdauer der Anlage.

9. Aktuelle Trends und Entwicklungen im Bereich der Elektrotechnik

Die Elektrotechnik entwickelt sich ständig weiter. Auch im Bereich der Stromverteilung gibt es immer wieder neue Trends und Entwicklungen.

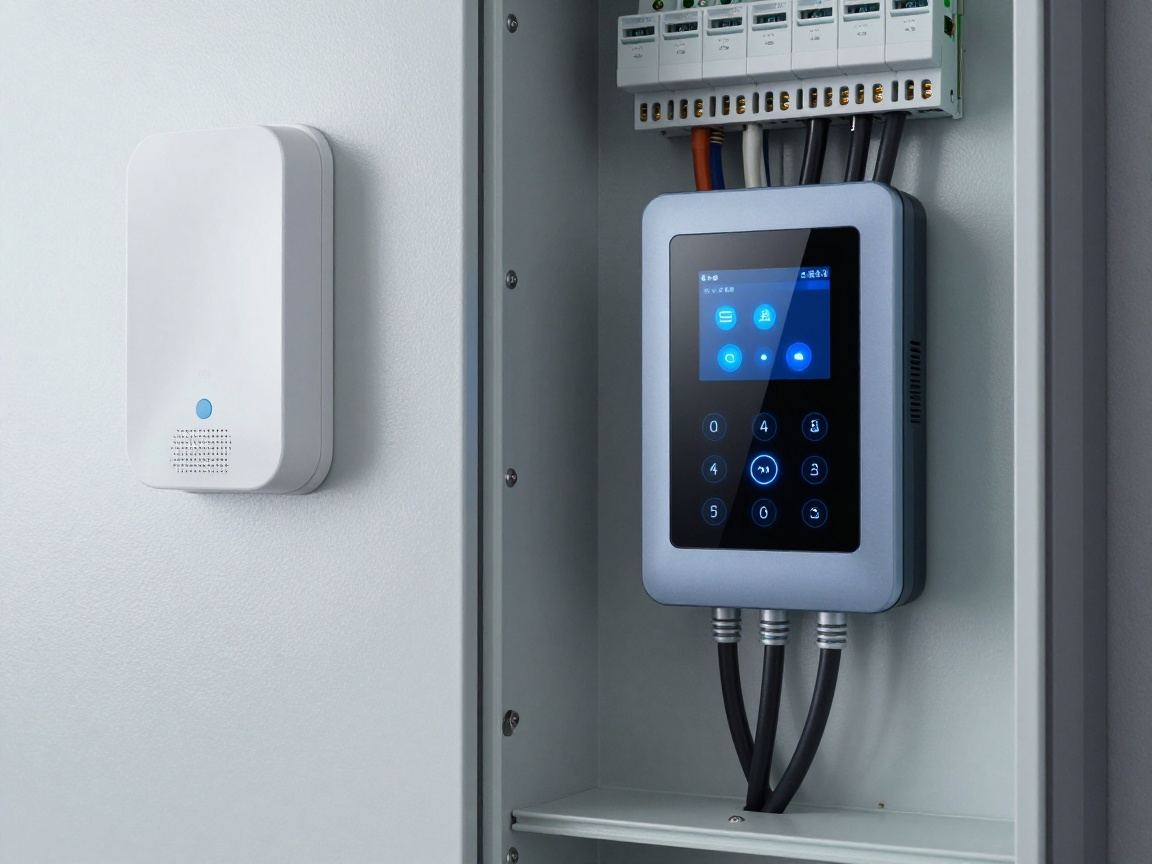

• Smart Home: Die Integration von Smart-Home-Systemen in die Stromverteilung ermöglicht eine intelligente Steuerung der elektrischen Geräte und eine Optimierung des Energieverbrauchs.
• E-Mobilität: Der wachsende Bedarf an Ladestationen für Elektrofahrzeuge stellt neue Anforderungen an die Stromverteilung.
• Dezentrale Energieerzeugung: Die Nutzung erneuerbarer Energien, wie z.B. Photovoltaik, erfordert eine Anpassung der Stromverteilung, um die Einspeisung von Strom ins Netz zu ermöglichen.

Bleibt auf dem Laufenden und informiert euch über die neuesten Entwicklungen in der Elektrotechnik. So könnt ihr eure Kompetenzen erweitern und euch für die Zukunft rüsten.

10. Tipps und Tricks von Profis für Profis

Zum Abschluss noch ein paar Tipps und Tricks von erfahrenen Elektrikern:

• Nutzt die richtige Software: Plant eure Installationen mit professioneller Software, um Fehler zu vermeiden und Zeit zu sparen.
• Schulungen und Weiterbildungen: Bildet euch regelmäßig weiter, um euer Wissen und eure Fähigkeiten auf dem neuesten Stand zu halten.
• Vernetzt euch: Tauscht euch mit Kollegen aus und lernt von ihren Erfahrungen.
• Seid präzise: Achtet auf jedes Detail. Je genauer ihr arbeitet, desto besser wird das Ergebnis.
• Vergesst die Kunden nicht: Erklärt euren Kunden die Funktionsweise der Anlage und gebt ihnen wertvolle Tipps zur Nutzung und Wartung.

So, das war’s für heute! Ich hoffe, dieser Artikel hat euch geholfen, euer Wissen über die Montage von Verteilerkästen und Unterverteilungen zu vertiefen. Denkt immer daran: Sicherheit geht vor! Mit der richtigen Vorbereitung, dem richtigen Werkzeug und der nötigen Sorgfalt könnt ihr erfolgreich in diesem spannenden Bereich arbeiten.

Viel Erfolg bei euren zukünftigen Projekten!

Fazit

Die Installation und Wartung von Verteilerkästen und Unterverteilungen ist ein essenzieller Bestandteil des Elektriker-Berufs. Die korrekte Ausführung dieser Arbeiten gewährleistet nicht nur die Sicherheit, sondern auch die Funktionalität und Zuverlässigkeit der elektrischen Anlagen. Durch die Einhaltung der Sicherheitsvorschriften, sorgfältige Planung, die Auswahl hochwertiger Materialien und regelmäßige Wartung können Elektriker einen wichtigen Beitrag zur Sicherheit und zum Komfort in Gebäuden leisten. Dieser Artikel sollte eine Grundlage für weiteres Wissen und praktische Erfahrungen bieten, die in der Installation und Montage erforderlich sind. Denkt immer daran, dass kontinuierliche Weiterbildung und die Auseinandersetzung mit aktuellen Trends in der Elektrotechnik unerlässlich sind, um den Anforderungen des Berufs gerecht zu werden.

FAQs

1. Welche Schutzart (IP-Schutzart) ist für Verteilerkästen und Unterverteilungen im Außenbereich erforderlich?

Die erforderliche Schutzart hängt von den spezifischen Bedingungen ab. In der Regel werden im Außenbereich Verteilerkästen und Unterverteilungen mit der Schutzart IP65 oder höher eingesetzt. Diese Schutzart bietet Schutz vor Staub und Strahlwasser. In besonders exponierten Bereichen (z.B. in Küstenregionen) kann sogar IP67 oder IP68 erforderlich sein.

2. Wie oft sollten FI-Schalter geprüft werden?

FI-Schalter (Fehlerstrom-Schutzschalter) sollten regelmäßig, am besten monatlich, auf ihre Funktion geprüft werden. Dies geschieht in der Regel durch Betätigen der Testtaste am FI-Schalter selbst. Wenn der FI-Schalter bei Betätigung der Testtaste auslöst, funktioniert er ordnungsgemäß.

3. Welche Kabelquerschnitte sind für die Installation von Steckdosen üblich?

Für Steckdosen werden in der Regel Kabel mit einem Querschnitt von 1,5 mm² oder 2,5 mm² verwendet. Der genaue Querschnitt hängt von der Absicherung und der zu erwartenden Last ab. In der Regel ist 1,5 mm² für einfache Steckdosen ausreichend, während für Steckdosen, die höhere Leistungen erfordern (z.B. für Elektrogeräte), 2,5 mm² empfohlen wird.

4. Was ist der Unterschied zwischen einer Hauptverteilung und einer Unterverteilung?

Die Hauptverteilung ist der zentrale Punkt, an dem die Energie vom Versorger ins Gebäude gelangt. Sie beinhaltet oft den Hausanschlusskasten und die Hauptsicherungen. Die Unterverteilung empfängt die Energie von der Hauptverteilung und verteilt sie auf die einzelnen Stromkreise im Gebäude. Eine Unterverteilung ist also eine Art „Satellit“ der Hauptverteilung.

5. Wie wähle ich die richtige Größe für eine Unterverteilung aus?

Die richtige Größe für eine Unterverteilung hängt von der Anzahl und Art der Stromkreise ab, die versorgt werden müssen, sowie von möglichen zukünftigen Erweiterungen. Man sollte die Anzahl der benötigten Stromkreise (Steckdosen, Lampen, Geräte) ermitteln und entsprechend viele Sicherungsautomaten vorsehen. Zudem sollte man Platz für Reserveplätze einplanen, um zukünftige Erweiterungen zu ermöglichen.
